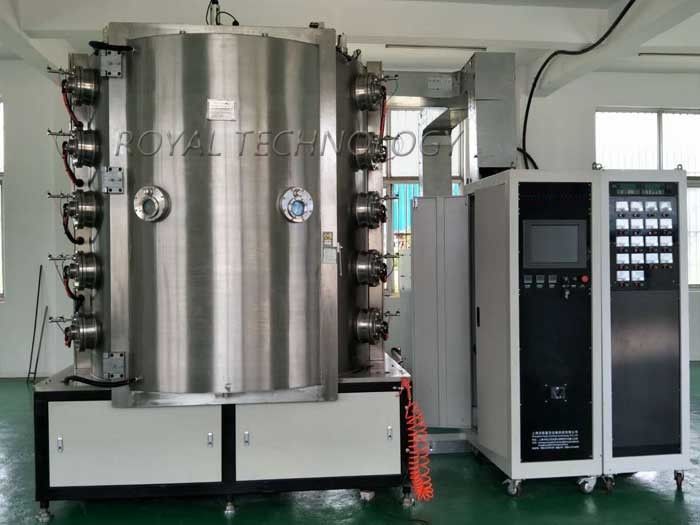

Machine de métallisation sous vide d'ion de PVD, équipement d'électrodéposition de vide d'évaporation d'arc, électrodéposition d'ion d'arc
1. Application :
Le dépôt cathodique d'arc est principalement employé pour produire des films extrêmement durs de revêtement pour protéger la surface des outils de coupe et pour prolonger la vie d'outils de manière significative. Un variey large des films durs minces, des revêtements superhard et des revêtements de nanocomposite peut être produit par cette technologie comprenant : Étain, TiAlN, CrN, ZRN, AlCrTIN et TiAlSiN etc.
Sur l'acier, les produits en verre et en céramique de vie quotidienne aiment : les articles de cuisine, les accessoires de salle de bains, la vaisselle, les carreaux de céramique etc. emploient également la technologie cathodique de revêtement d'arc pour obtenir de diverses couleurs brillantes élevées : bleu, noir, or, argent, couleurs roses d'or.
2. Équipement de revêtement de série de RTAC principalement utilisé pour déposer de divers films en métal et métal - revêtements d'alliage, films de multiple-couche.

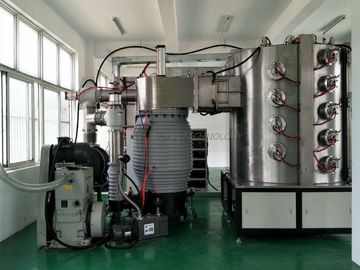

1. Structure : chambre de dépôt, pompes à vide, sources d'arc, axe et cric, structure de gabarits, chauffage et refroidissement, eau et gaz (distribution), contrôle et systèmes électriques etc. d'opération.
2. Couleurs de revêtement : l'or, noir, brun, gris, chrome colore etc.
3. Propriétés de revêtements : Étain, tic, ZRN, CrN, TiAlN, avec des couleurs lumineuses, l'adhérence forte et l'excellente protection d'éraflure, vitesse de dépôt rapide, bonne diffraction.
3. Modèles de machine standard de métallisation sous vide d'arc
Modèle |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
| Taille intérieure de chambre | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
| Type d'alimentation d'énergie | Alimentation d'énergie d'arc, alimentation d'énergie de filament, alimentation d'énergie polarisée d'impulsion | ||||||||||
| Structure de puits à dépression | Structure d'entrée principale verticale, dispositif d'échappement arrière d'air et chambre de refroidissement par l'eau de double-couche | ||||||||||
| Matériel de puits à dépression | acier inoxydable 304/316L | ||||||||||
| Vide final | 6.0x10-4Pa (chambre déchargeante, propre, de séchage) | ||||||||||
| Vitesse de pompage de vide | de l'atmosphère aux minutes de 8.0*10-3Pa ≤15 | ||||||||||
| Système de pompage de vide | Pompe de diffusion ou pompe moléculaire + pompe de racines + pompe mécanique + tenant la pompe (le modèle spécifique peut être choisi selon les besoins des clients) |
||||||||||
| Source d'arc | 6 unités ou 8 unités |
8 unités ou 10 unités |
10 unités ou 12 unités |
14 unités ou 16 unités |
16 unités ou 18 unités |
||||||
| Alimentation d'énergie polarisée | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
| Entraînement du modèle | Révolution et rotation planétaires, règlement variable de vitesse de fréquence (contrôlable et réglable) |
||||||||||
| Système de chauffage | Contrôlable et réglable de la température ambiante à 450°C (Contrôle de température de PID) |
||||||||||
| Cpc | 3-path ou contrôle de flux de gaz de 4 chemins et système d'affichage de processus, système de gazage automatique sélectif | ||||||||||
| Système de refroidissement | Mode de refroidissement de circulation de l'eau, tour d'eau de refroidissement ou système de refroidissement de refroidisseur d'eau ou profond industriel. (Fourni par des clients) | ||||||||||
| Mode de contrôle | Mode d'intégration, opération d'écran tactile, gestion par ordinateur manuelle/automatique de PLC ou | ||||||||||
| Puissance totale | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Alarme et protection | Le manque d'eau d'alarme, au-dessus du courant et de la surtension, circuit ouvert et d'autres conditions anormales des pompes, cibles et ainsi de suite et exécutent des mesures de sauvegarde appropriées et la fonction de couplage électrique | ||||||||||
| Région d'équipement | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| D'autres paramètres techniques | Pression d'eau ≥0.2MPa, température de l'eau ≤25°C, pression atmosphérique 0.5-0.8MPa | ||||||||||
| Remarques | La configuration spécifique de l'équipement de revêtement peut être conçue selon des conditions de processus des produits de revêtement | ||||||||||

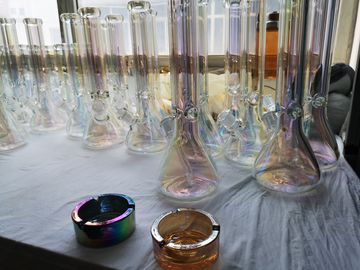

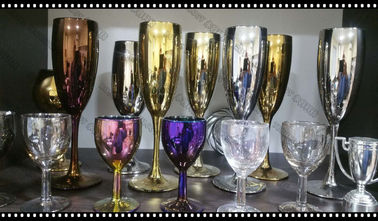

4. les échantillons de revêtement de produit par l'arc nettoient à l'aspirateur le dispositif d'enduction
Articles de Tableau d'acier inoxydable : fourchettes, couteau, revêtement d'or de cuillère
Utilisé en matériau de construction, produits de construction : balustrades des escaliers, des feuilles de l'ascenseur etc.
Veuillez nous contacter avec plus de caractéristiques, technologie royale est honoré pour te fournir les solutions totales de revêtement.
