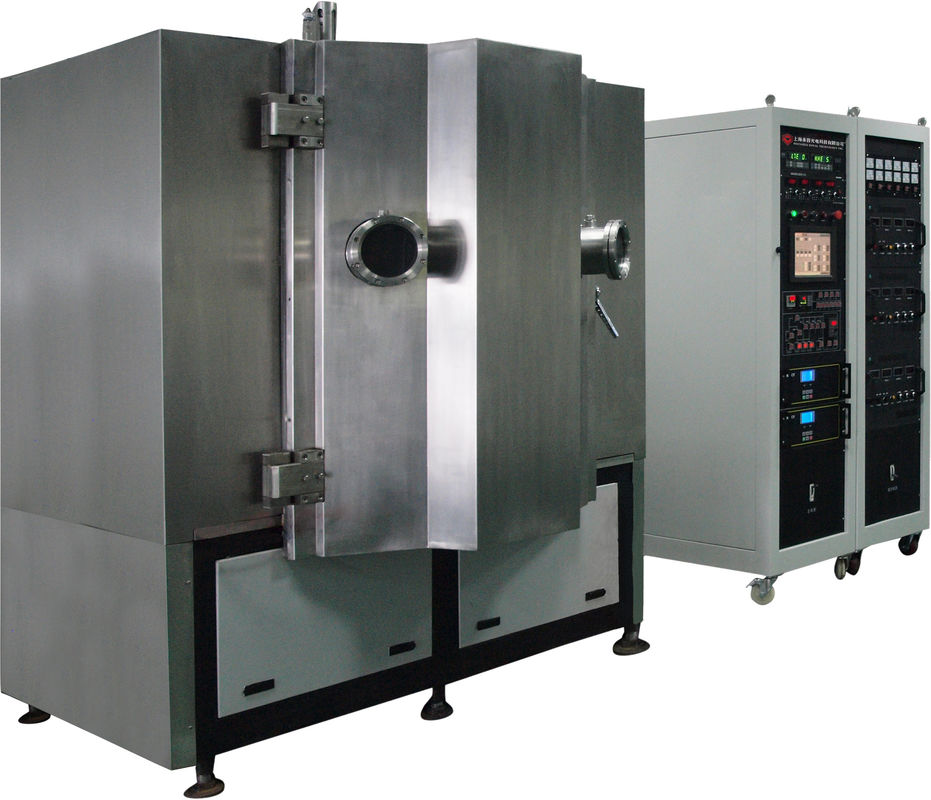

Or fonctionnel de revêtements de PVD pulvérisant le système de dépôt de la couche mince

 L'or a une couleur lumineuse et rougeâtre-jaune sous sa forme plus pure. Il ne s'oxyde pas dans le ciel à la température ambiante, ainsi il reste très stable dans des conditions normales et sa conductivité électrique est constante. Elle est l'un des métaux précieux les plus communs utilisés en finissant.

L'or est anticorrosion, qui lui fait une bonne finition pour des goupilles de connecteur et des contacts électriques de commutateur.

Le placage à l'or est employé dans les parties et les composants à travers un large éventail d'industries principales :

1. Applications médicales : implants de corps
2. Énergie : plats bipolaires de pile à combustible d'hydrogène
3. Semi-conducteur : puces microélectroniques
4. Espace et défense
5. Télécommunication et d'autres plus

Les solutions clés en main de revêtement d'approvisionnements ROYAUX de technologie pour fabrique qui recherchent une équipe digne de confiance pour la coopération à long terme.

La conception robuste, grands groupes, cycle rapide, des processus de revêtement flexibles sont les concepts de construction de base l'équipe que ROYALE avait poursuivis.

Avantages de conception

1. Économie d'énergie : le design compact et les pompes moléculaires sont appliqués
2. Utilisation élevée de cible jusqu'à 40% avec la cathode planaire de pulvérisation
3. L'épaisseur d'Au de film pulvérisé d'or est contrôlable
4. Système d'opération d'One Touch

Dépôt de pulvérisation d'or de PVD

1. Quand vient au verre, le métal allie le matériel de substrats etc., la couche de collage est essentielle pour augmenter le substrat et l'adhérence d'Aufilm. La technologie royale a développé une gamme des recettes de revêtement mûries basées sur différentes applications, soutiennent nos clients avec le conseil professionnel.
2. La rugosité (RMS – moyenne carrée de racine) < 40="">
3. Pureté de surface de couche de pulvérisation d'or : une surface propre est exigée pour les applications qui utilisent des modifications de surface d'or. Selon PVD le processus a employé, niveau du vide dans le système, pureté originale de la source d'or (plus de 99,99% généralement)



   Spécifications techniques :

   MODÈLE : RTSP800

   TECHNOLOGIE : C.C pulvérisant + source d'ions (pour l'option)

   MATÉRIEL : Acier inoxydable

   TAILLE DE CHAMBRE : Φ800*H800mm

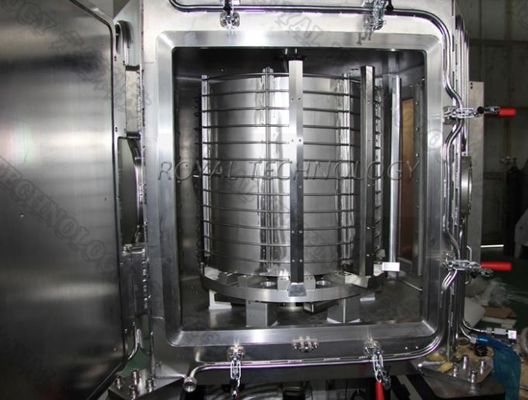

   TYPE DE CHAMBRE : Cylindre, verticale, 1 porte

   SYSTÈME ROTATOIRE DE SUPPORT : Entraînement planétaire/central

   MATÉRIEL DE DÉPÔT : Or, aluminium, argent, cuivre, Chrome, acier inoxydable, nickel, titane

   SOURCE DE DÉPÔT : Cathodes planaires de pulvérisation,

   Cathodes conventionnelles d'arc pour l'option (selon la condition du processus de revêtement)

   CONTRÔLE DE GAZ RÉACTIF : Cpc, 2/4 de manières

   COMMANDEZ PLC (contrôleur programmable de logique) +IPC

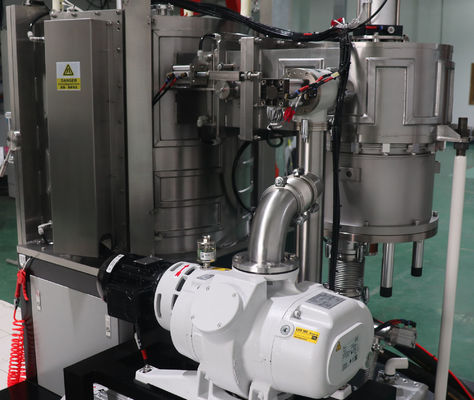

   SYSTÈME DE POMPE :
   SV300B – 1 ³ /hr d'ensemble (Leybold) 300m

   Les racines pompent – 1 réglé, le ³ /hr de 490m

   Tenant la pompe – 1 ensemble, ³ /hr de 60m

   Pompe moléculaire de Turbo : – 1 réglé, 3500L/S

   ALIMENTATION D'ÉNERGIE : Alimentation d'énergie polarisée : Kilowatt 1*24

   Puissance de pulvérisation de C.C : 12KW

   Source d'ions linéaire : 5KW

   SYSTÈME DE SÛRETÉ : Contacts de sécurité nombreux pour protéger les opérateurs et l'équipement

   Le REFROIDISSEMENT réutilisent : L'eau de refroidissement

   CHAUFFAGE : Appareils de chauffage, 9KW

   PUISSANCE ÉLECTRIQUE :
   480V/3 phases/60HZ (Etats-Unis conformes)

   460V/3 phases/50HZ (Asie conforme)

   380V/3 phases/50HZ (EU-CE conforme)

   EMPREINTE DE PAS : L3200*W2600*H2000mm

   POIDS TOTAL : 4,0 T

   DURÉE DE CYCLE : 30~40 minutes (selon le matériel de substrat, la géométrie de substrat et les conditions environnementales)

   PUISSANCE MAX : 50KW

   PUISSANCE MOYEN (APPROXIMATIVEMENT) : 20KW



Insite

Veuillez nous contacter pour plus d'information, nous sommes toujours ouverts pour communiquer et partager avec vous les techniques avancées.
