Machine de revêtement de la couche mince de PECVD, véhicules de Fuel Cell d'hydrogène pulvérisant le système de dépôt
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Sources de dépôt: L'équilibre/a déséquilibré magnétique fermé classé
Technique: PECVD, équilibré/a déséquilibré la cathode de pulvérisation de Magentron
Applications: Des véhicules à moteur, semi-conducteur, enduisant sic, dépôt de film de DLC,
Caractéristiques de film: résistance à l'usure, adhérence forte, couleurs décoratives de revêtement
Emplacement d'usine: Ville de Changhaï, Chine
Service mondial: La Pologne - l'Europe ; L'Iran Asie et Moyen-Orient occidentaux, Turquie, Inde, Mexique Amérique du
Service mondial: La Pologne - l'Europe ; L'Iran Asie et Moyen-Orient occidentaux, Turquie, Inde, Mexique Amérique du
Service mondial: La Pologne - l'Europe ; L'Iran Asie et Moyen-Orient occidentaux, Turquie, Inde, Mexique Amérique du
Service formation: Opération de machine, entretien, recettes de processus de revêtement, programme
Service formation: Opération de machine, entretien, recettes de processus de revêtement, programme
Garantie: Garantie limitée 1 an pour libre, vie entière pour la machine
Garantie: Garantie limitée 1 an pour libre, vie entière pour la machine
OEM ET ODM: disponibles, nous soutenons la conception et la fabrication sur mesure
OEM ET ODM: disponibles, nous soutenons la conception et la fabrication sur mesure
Surligner:

vacuum coating plant

,

machine de revêtement de vide poussé

Informations de base
Lieu d'origine: Fabriqué en Chine
Nom de marque: ROYAL
Certification: CE certification
Numéro de modèle: RTSP1200
Conditions de paiement et expédition
Détails d'emballage: Exportez la norme, pour être emballé dans de nouveaux caisses/cartons, appropriés à l'océan/à air de
Délai de livraison: 16 semaines
Conditions de paiement: L/C, A/D, D/P, T/T
Capacité d'approvisionnement: 6 ensembles par mois
Description de produit



Machine de revêtement de la couche mince de Pecvd, véhicules de Fuel Cell d'hydrogène pulvérisant le procédé de protection



   Véhicules de Fuel Cell d'hydrogène pulvérisant le procédé de protection





FCV est le nom court des véhicules de Fuel Cell, il est avec la plus nouvelle technologie pour la prochaine génération des voitures vertes. Il est différent de la pile telle que la cellule sèche et la batterie rechargeable qui doit répéter le remplissage, et 100% favorable à l'environnement.



La technologie de base est comment produire de l'énergie électrique avec le module d'alimentation de pile à combustible par la réaction électrochimique entre l'hydrogène comme carburant et l'oxygène. Les scientifiques, les ingénieurs, professeurs des organismes de transport et des véhicules mondiaux fabrique ont fait des essais de milliers et ont finalement développé le traitement approprié.



La technologie royale avait fonctionné étroitement avec des clients pendant les dernières 3 années et avec succès conçus et fabriqués le système de rendement, commercialisée et normalisée élevé de pulvérisation de dépôt. Nous croyons que cette technologie changement absolument disruptif l'industrie de véhicules.



Applications :



La machine RTSP1213 est un système modèle de pulvérisation en lots, revêtements durs de gisements de boîte de divers, des revêtements mous, des films composés et des pellicules lubrifiantes solides sur les substrats métalliques et non métalliques de matériaux. Appliqué aux industries des véhicules de Fuel Cell d'hydrogène, des produits de photonics, de l'espace et d'autres nouvelles industries énergétiques.



Propriétés :



Pour améliorer la conductivité de la surface ;

 Résistance à la corrosion élevée ;

 Résistance à l'usure élevée ;

 Dureté élevée

 Film hydrophobe de composition et d'autres films fonctionnels

Disponible pour les revêtements composés : films métalliques et non métalliques.

Gamme d'épaisseur de film de 100nm à 12μm, tolérance ±5% d'épaisseur
 Adhérence forte.

 Bas traitement durcissant extérieur de gâchage de pièces.



Type :



Orientation verticale, structure de polyèdre, 2 portes (avant et dos)



Caractéristiques :

  • Système favorable à l'environnement, aucune pollution acoustique des eaux usées de déchets industriels, d'air et ;
  • Opération facile : Écran tactile + contrôle de PLC et logiciel unique pour une opération de contact, alarme de dépannages plus de 80%.
  • Ouverture de traitement et support de jusqu'à 10 recettes ; répétabilité et diversité élevées.
  • Conception spéciale de système de carrousel pour l'uniformité élevée du dépôt de film.
  • Hauts productivité et de haute qualité
  • Système stable et fiable, courant 365 jours * 24hrs (entretien et réparation cassant le temps)
  • Système de pompage d'efficacité : lignes sifflantes de vide plus court pour la vitesse sifflante maximum avec les pompes bien connues de marque de l'Europe
  • Le design compact occupent l'espace minimum d'installation.



Spécifications techniques



  • Représentation

1. Pression finale de vide : améliorez que la PA 8.0*10-5 ;

  • Basez la pression de vide : PA 3.0*10-4

3. Temps d'arrêt de pompage : de l'atmosphère aux minutes de 1.0×10-3 Pa≤15 (la température ambiante, sèche, nettoient et vident la chambre)

4. Source de dépôt : équilibré/a déséquilibré des cathodes de pulvérisation

5. Modèle fonctionnant : Plein automatiquement /Semi-Auto/ manuellement

6. Chauffage : de la température ambiante jusqu'au maximum 450℃,

7. Nettoyage de plasma et dépôt d'aide de plasma : Source d'ions linéaire d'anode

8. Boucle fermée magnétique classée. (Cathodes de déséquilibre/équilibre)

9. Alimentation d'énergie polarisée pour la décharge de lueur.

  • Structure

La machine de métallisation sous vide contient le système de clé accompli énuméré ci-dessous :



1. Puits à dépression
1,1 taille : Diamètre intérieur 1200mm

Taille intérieure : 1300mm

1,2 matériel : Puits à dépression SUS304

Porte et brides SUS304

La chambre renforcent la structure : Acier SS41 doux, avec la préparation de surface de finition peinte.

Acier doux du châssis SS41 de chambre avec la préparation de surface de finition peinte.

1,3 bouclier de pulvérisation : SUS304

1,4 fenêtre de vue : sur la porte de chambre - 4 ensembles (2 sur chaque porte)

1,5 clapet de mise à l'air libre de puits à dépression (silencieux y compris)

1,6 porte : Matériel SUS304



2. Système de pompage de vide de dégrossissage :


Pompe rotatoire de la pompe à vide de palette d'huile +Roots + tenant la pompe (Leybold)



3. Système de pompage de vide poussé :



Pompe moléculaire de suspension magnétique (Leybold)

  • Soupapes à vanne - 2 ensembles

4. Écran tactile électrique du système de commande et d'opération PLC+



4,1 circuit de canalisation : commutateur de briseur d'Aucun-fusible, commutateur électromagnétique, type de C/T en série

4,2 alimentation d'énergie de source d'ions d'alimentation + d'énergie de pulvérisation + alimentation d'énergie polarisée (énergie avancée)

4,3 système de contrôle de dépôt de pulvérisation

4,4 système d'opération : Écran tactile + PLC, contrôle de recette et enregistrement de données, arrêt automatique, évacuation automatique, revêtement automatique

4,5 système de mesure

Pression de vide : Mesure de vide : Pirani + parquant la mesure + mesure de vide de gamme complète -- Marque de l'Europe

Appareil de mesure de la température : Thermocouple
Cpc : Contrôleur d'écoulement de la masse (4 manières), mode d'affichage numérique-- Marque de l'Europe

4,6 système d'alarme : Pression d'air comprimé, écoulement d'eau de refroidissement, Mis-opération

4,7 indicateur de charge de puissance : Indicateur de tension et indicateur de courant de charge



5. système de dépôt

5,1 source de dépôt : Cathodes de pulvérisation, source d'ions -- Marque de l'Europe

5,2 matériel de dépôt : Cible de carbone



6. Sous-système

6,1 système de contrôle comprimé de valve d'air

6,2 circuit de refroidissement de refroidissement : Système de valve de tuyau et de commutateur d'écoulement d'eau



environnement 7.Working

Air comprimé : 5~8kg/cm2

L'eau de refroidissement : Eau-dans la température : 20~25℃, 200 litres/minute,
Eau-dans la pression : 2~3 kg/cm2,



Puissance : 3 phase 380V 50Hz (60Hz), 75kVA, puissance moyen : 40KW

Région d'installation : (L*W*H) 3000*4000*3200mm

Échappement : Conduit pour les pompes mécaniques

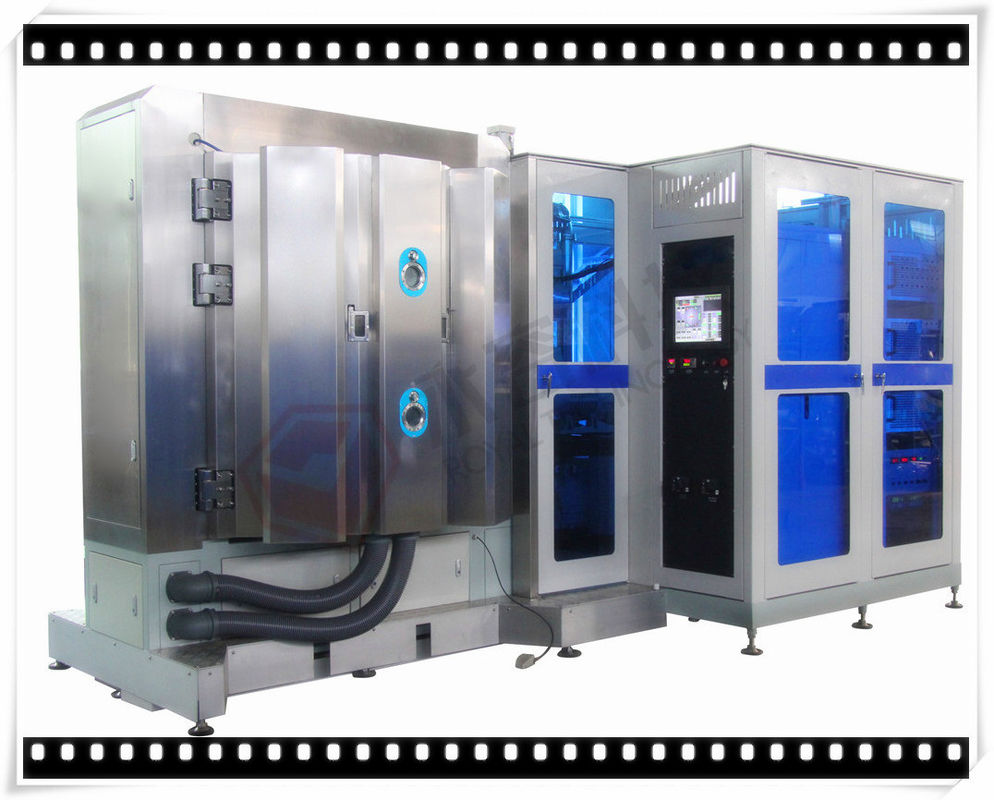

Machine de revêtement de la couche mince de PECVD, véhicules de Fuel Cell d'hydrogène pulvérisant le système de dépôt 0

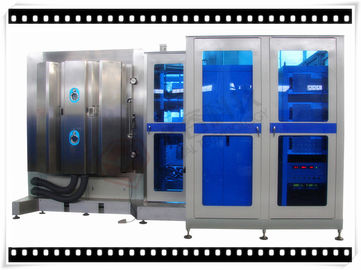

Machine de revêtement de la couche mince de PECVD, véhicules de Fuel Cell d'hydrogène pulvérisant le système de dépôt 1





Veuillez nous contacter avec plus de caractéristiques, technologie royale est honoré pour te fournir les solutions totales de revêtement.
