Équipement de bijoux de placage à l'or de PVD

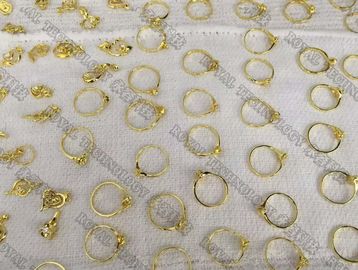

Advanges des bijoux de revêtement d'or de PVD
Longévité
Bénéficie le processus de placage à l'or de PF PVD
Qui respecte l'environnement, aucun déchets toxiques produits dans le processus entier
Uniformité élevée d'épaisseur
Avec la technologie d'électrodéposition d'ion, plus éraflure résistante
Couleurs plus conçues, feasiable et flexible
RÉSUMÉ
Les revêtements durs décoratifs doivent rencontrer la variété de conditions telles que des couleurs attrayantes et la résistance à l'usure élevée. Pour les biens de consommation de luxe tels que des composants de montre, écrivant des instruments ou des lunettes, une partie fabrique veut maintenir la résistance à l'usure élevée de PVD et le label de « fine couche d'or » qui fournit au produit une image « de haute qualité ». Une couche d'ainsi 3 à 5 μm du placage à l'or doit donc être dépôt sur la couche d'a (TiN+Au) PVD. Cette méthode multicouche crée un haut niveau d'effort interne menant aux défauts d'adhérence. Un processus complet doit être installé afin de réduire l'effort interne menant aux défauts d'adhérence.
POURQUOI UNE COMBINAISON DU « PLACAGE À L'OR » ET DU PVD ?
L'or est toujours la couleur la plus très utilisée pour des applications décoratives, et il est peu susceptible changer ce. Pour les revêtements durs décoratifs colorés par or, la technique de pointe actuelle implique de déposer une couche supérieure mince d'alliage d'or sur un revêtement dur de base se composant de l'étain. Malheureusement, l'alliage d'or pulvérisant est un processus non-réactif et pour chaque alliage d'or différent une couleur très définie est obtenue (pour les températures de dépôt autour de 200℃)
Ce processus ne doit pas alerter la couleur finale d'or sans changer la cible d'or. Une partie fabrique veut également maintenir la résistance à l'usure élevée de PVD et le label plaqué « par or » qui fournit le produit une image de haute qualité. Pendant ces trois saisons :
Résistance à l'usure élevée de la couche de PVD
Label plaqué par or
Éventail de couleur d'or fourni par la galvanoplastie finale
On doit maintenant trouver un processus fiable qui permet un épais (μm 3 à 5) de l'or plaqué sur une couche de TiN+Au.

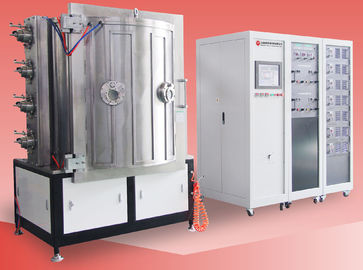

Machine Specificaitons de placage à l'or de PVD
MODÈLE | RTAS1000 | ||||||
TECHNOLOGIE | Magnétron pulvérisant + électrodéposition d'ion d'arc | ||||||
MATÉRIEL | Acier inoxydable (S304) | ||||||
TAILLE DE CHAMBRE | Φ1000*H1000mm | ||||||
TYPE DE CHAMBRE | Cylindre, verticale, 1 porte | ||||||
SYSTÈME DE PULVÉRISATION | Exclusivement conception pour le dépôt noir mince de film | ||||||
MATÉRIEL DE DÉPÔT | Aluminium, argent, cuivre, Chrome, acier inoxydable, Alliage de nickel, d'or, de TiAl, d'Au, AG etc. |
||||||
SOURCE DE DÉPÔT | 1 C.C pulvérisant + 1 source d'ions + 6 arcs | ||||||
GAZ | Manières de cpc 4, AR, N2, O2, C2H2 | ||||||
CONTRÔLE | PLC (contrôleur programmable de logique) + | ||||||
SYSTÈME DE POMPE | SV200B - 1 ensemble (Leybold) | ||||||
WAU501 - 1 place (Leybold) | |||||||
TRP36 - 1 ensemble | |||||||
Pompe moléculaire de Turbo : 1 ensemble | |||||||
TRAITEMENT PRÉPARATOIRE | Alimentation d'énergie pulvérisante/polarisée : 12 KILOWATTS | ||||||
SYSTÈME DE SÛRETÉ | Contacts de sécurité nombreux pour protéger des opérateurs | ||||||
REFROIDISSEMENT | Eau froide | ||||||
PUISSANCE ÉLECTRIQUE | 480V/3 phases/60HZ (Etats-Unis conformes) | ||||||
460V/3 phases/50HZ (Asie conforme) | |||||||
380V/3 phases/50HZ (EU-CE conforme) | |||||||
EMPREINTE DE PAS | L3000*W3000*H2000mm | ||||||
POIDS TOTAL | 7,0 T | ||||||
EMPREINTE DE PAS | (L*W*H) 5000*4000 *4000 MILLIMÈTRE | ||||||
DURÉE DE CYCLE | 30~40 minutes (selon le matériel de substrat, la géométrie de substrat et conditions environnementales) |
||||||
MAXIMUM DE PUISSANCE. | 60KW | ||||||
PUISSANCE MOYENNE CONSOMMATION (APPROXIMATIVEMENT) |
30 KILOWATTS |
D'autres couleurs d'IP
Veuillez nous contacter avec plus de caractéristiques, technologie royale est honoré pour te fournir les solutions totales de revêtement.
