Applications
La machine RTSP1215 est conçue sur mesure et fabriquée pour le placage à l'or des PCB en cuivre par la technologie de dépôt par pulvérisation.
Tous ceux qui sont impliqués dans l'industrie des PCB savent que les PCB qui ont des finitions en cuivre sur la surface nécessitent une couche protectrice pour les protéger contre l'oxydation et la détérioration.

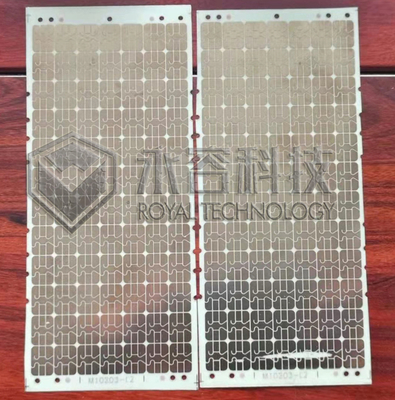

Il y a 2 ans, nous avons reçu une demande de notre client, ils recherchaient une solution de revêtement générant une fine couleur or et bronze sur les PCB en cuivre utilisés pour la carte SIM 5G, les cartes de sécurité sociale et le module de cartes à puce.Nous avons passé 6 mois en R&D, plus de 20 fois des expériences pour finaliser les processus de revêtement appropriés.En mars 2020, nous avons livré la machine sur le site du client avec une grande réussite.
Le système de placage RTSP1215 peut déposer les métaux : Au or, Ag argent, Cu cuivre films conducteurs de familles ;familles de métaux résistants à la corrosion : Tantale (Ta), Nickel (Ni), Chrome (Cr) etc.
films composés : films métalliques à base de carbone, films métalliques de nitrure.
Avantages du placage à l'or PVD
Processus respectueux de l'environnement
Coût de production beaucoup plus faible par rapport à la galvanoplastie conventionnelle à l'or
Excellente vie
L'épaisseur et l'uniformité du film sont bien contrôlées
Largement disponible, plus d'options pour l'utilisateur final
Principales caractéristiques
Plusieurs sources de dépôt pour un taux de dépôt rapide
Système de pompage à vide puissant pour un cycle court
Source d'ions linéaire anodique pour améliorer l'adhérence et la haute densité des films déposés
6 unités de brides de montage de cathodes planes standard
Procédés de revêtement flexibles appliqués
Conception de structure modulaire pour un échange rapide des cathodes et des cibles
Emblème de carte SIM à puce de circuit 5G isolé sur fond blanc
Spécifications techniques

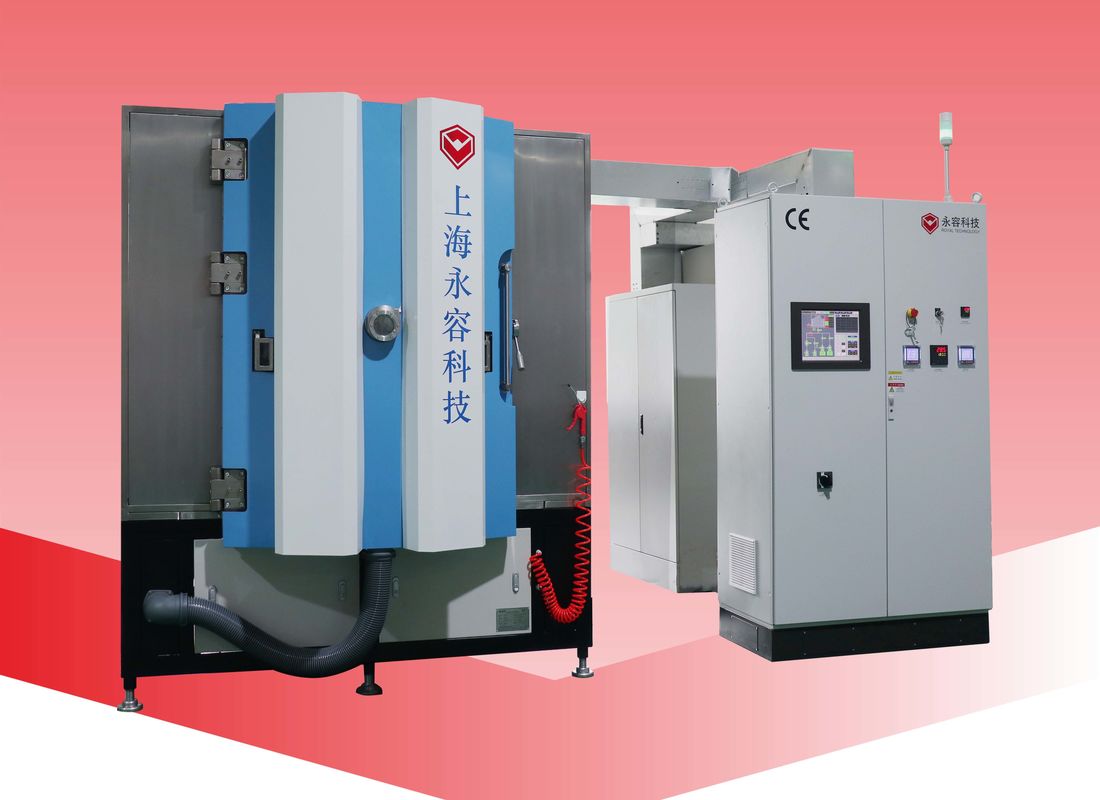

Modèle : RTSP1215
Matériau de la chambre : SUS304
Taille de la chambre : Φ1200*1500mm (H)
Technologie de dépôt : pulvérisation magnétron
Cibles : Ta, Au, Ag, Ti, Cr, Zr, Ni, Cu, Graphite (C) etc.
Pompes à vide : Pompe mécanique : 1x300m³/hr
Pompe de maintien : 1 x 60 m³/h
Pompe à racines : 1x300L/S
Pompe turbo moléculaire : 2x3500L/S
Système de gaz : MFC pour gaz réactif et gaz de travail inerte
Système de protection : programme HMI avec conception à verrouillage automatique multiple

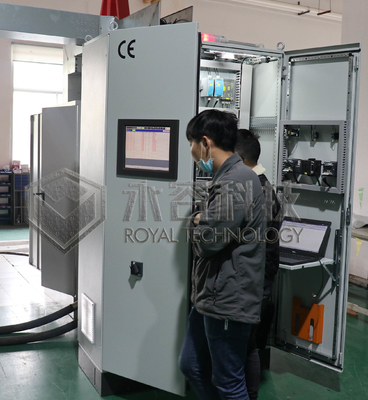

Système d'exploitation et de contrôle : PLC + écran tactile
Système de refroidissement : recycler l'eau de refroidissement
Système de chauffage : Radiateurs à couple thermique PDI
Max.Consommation d'énergie 130KW env.
Consommation électrique moyenne 70KW env.
Disposition
À l'intérieur
Temps de construction : 2020
Lieu : Shanghai, Chine
Veuillez nous contacter pour plus de spécifications, Royal Technology est honoré de vous fournir des solutions de revêtement complètes.
