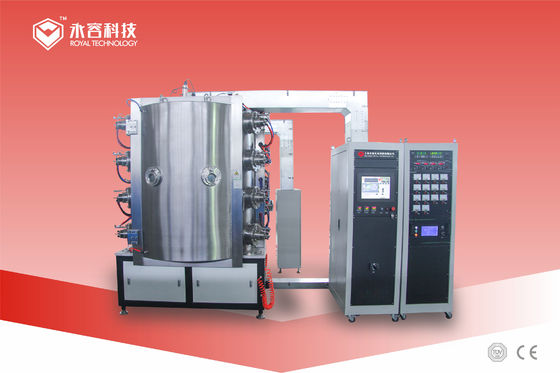

Électrodéposition d'ion de PVD/machine de revêtement, machine de revêtement de la couche mince
APPLICATION
Il peut être employé pour enduire la nitrure de film métallique et titanique, carbure titanique, et nitrure de zirconium, nitrure et titane de chrome, nickel, chrome, cuivre, et tout autre film de composés, film superbe-dur multicouche, film titanique azote-enduit et le film d'alliage (étain, tic, TiCN, TiAlN, CrN, Cu, Au, Al2O3and d'autres films décoratifs etc.) et dans une courte durée même de compléter tout le processus de usinage, c'est un équipement multifonctionnel très efficace de revêtement.

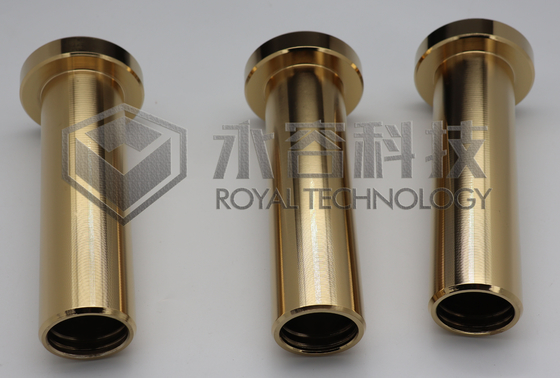

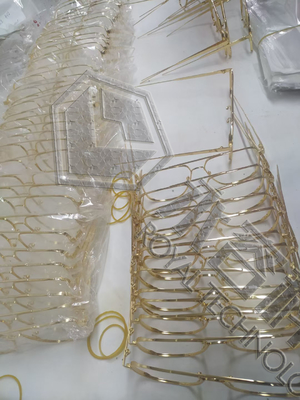

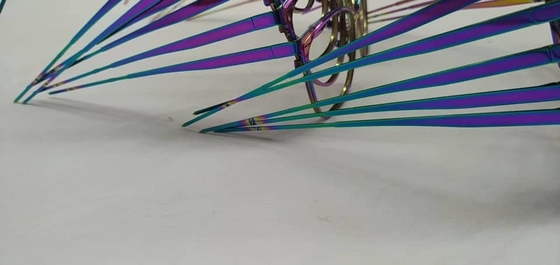

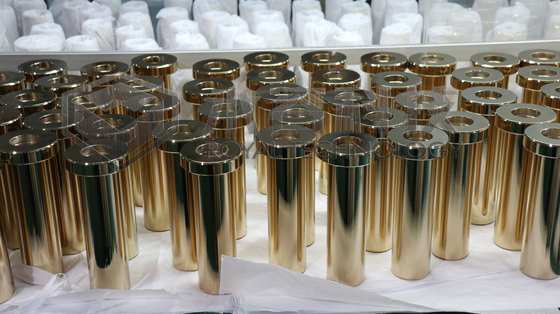

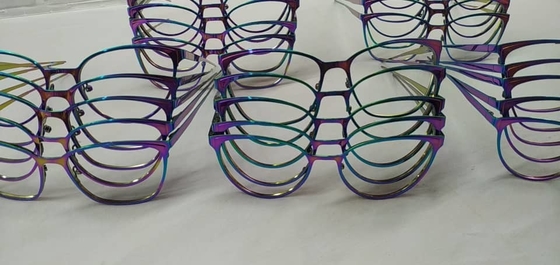

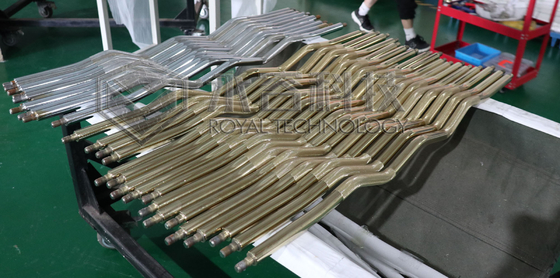

Cette machine est intensivement utilisée dans les domaines du revêtement décoratif pour l'acier inoxydable, le carreau de céramique/tasses, l'ordinateur, le téléphone portable, les bijoux de watch&, l'appareil sanitaire et ménager, les produits etc. d'hôtel.
CARACTÉRISTIQUES
Il a le travail fiable, la bonne répétabilité et cohérence., la vitesse de dépôt rapide, le film à forte adhésion et fin, etc. Le film de revêtement est dense et dureté avec le bas coefficient de frottement, pour garder la douceur de la surface originale d'objet, la bonne flexibilité, dur de se casser et tomber.
L'équipement fait la pleine automation de la technologie de revêtement viennent vrai. Il emploie la technique de métallisation sous vide pour enduire sur la surface de la matière première. Il a les caractéristiques du coût bas, du taux élevé de qualification, de la protection de l'environnement verte etc.
Modèles de machine de revêtement de la couche mince
Modèle |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
Taille intérieure de chambre | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
Type d'alimentation d'énergie | Alimentation d'énergie d'arc, alimentation d'énergie de filament, alimentation d'énergie de polarisation d'impulsion | ||||||||
Structure de puits à dépression | Structure d'entrée principale verticale, dispositif d'échappement arrière d'air et chambre de refroidissement par l'eau de double-couche | ||||||||
Matériel de puits à dépression | acier inoxydable 304/316L | ||||||||
Vide final | 6.0x10-4Pa (déchargement, propre, séchant la chambre) | ||||||||
Vitesse de pompage de vide | de l'atmosphère aux minutes de 8.0*10-3Pa ≤15 | ||||||||
Système de pompage de vide | La pompe de diffusion ou la pompe + les racines moléculaires pompent + pompe mécanique + tenant la pompe (le modèle spécifique peut être choisi selon les besoins des clients) |
||||||||
Source d'arc | 6 unités ou 8 unités |
8 unités ou 10 unités |
10 unités ou 12 unités |
14 unités ou 16 unités |
16 unités ou 18 unités |
||||
Alimentation d'énergie polarisée | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||
Entraînement du modèle | Révolution et rotation planétaires, règlement variable de vitesse de fréquence (contrôlable et réglable) |
||||||||
Système de chauffage | Contrôlable et réglable de la température ambiante à 450°C (Contrôle de température de PID) |
||||||||
Cpc | 3-path ou contrôle de flux de gaz de processus de 4 chemins et système d'affichage, système de gazéification automatique sélectif | ||||||||
Système de refroidissement | Mode de refroidissement de circulation de l'eau, tour d'eau de refroidissement ou système de refroidissement de refroidisseur d'eau ou profond industriel. (Fourni par des clients) | ||||||||
Mode de contrôle | Manuel/mode d'intégration, opération d'écran tactile, gestion par ordinateur automatique de PLC ou | ||||||||
Puissance totale | 30KW | 35KW | 45KW | 60KW | 75KW | ||||
Alarme et protection | Manque d'eau d'alarme, au-dessus du courant et la surtension, le circuit ouvert et d'autres conditions anormales des pompes, cibles et ainsi de suite et exécuter des mesures de sauvegarde appropriées et la fonction de couplage électrique | ||||||||
Région d'équipement | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||
D'autres paramètres techniques | Pression d'eau ≥0.2MPa, température de l'eau ≤25°C, pression atmosphérique 0.5-0.8MPa | ||||||||
Remarques | La configuration spécifique de l'équipement de revêtement peut être conçue selon des conditions de processus d'enduire des produits |
