R2R (Roll-to-Roll) métalliseur à vide en aluminium en tissuShanghai Royal Technology Inc. est l'un des principaux fabricants de machines de revêtement sous vide PVD dans le monde entier.Nous sommes spécialisés dans PVD (Physical Vapor Deposition) et PECVD technologie de dépôt de film mince et offrent une gamme de revêtements supérieurs et des équipements pour diverses industries.
Royal Technology fournit une gamme complète de systèmes de dépôt sous vide optimisés pour le dépôt de matériaux à film mince sur des substrats tridimensionnels complexes
Nous sommes également spécialisés dans les revêtements PVD de série avancés (RTEP- évaporation thermique, RTAC- revêtement arc cathodique, RTSP- revêtement sputtering magnétron, RTAS- arc + sputtering modèles) et(R2R web vacuum metallizer) processus de roulement à roulement qui nécessitent un dépôt précis, une tension et une uniformité.En outre, nous proposons des équipements et des technologies spécialement conçus pour les instruments médicaux et des revêtements biocompatibles, à l'exception des revêtements décoratifs.Les machines sont des machines utilisées par l'industrie manufacturière pour produire du mince, des couches uniformes d'aluminium sur des substrats souples, tels que des films plastiques, du papier, des feuilles et des textiles.
La technique utilisée est un procédé continu de roulement à roulement, qui offre des vitesses de production élevées, un excellent contrôle de la couche d'aluminium et un traitement efficace d'un large éventail de substrats.
Le procédé de métallisation utilise les composants suivants: une station de dévéloppement, une section de nettoyage, une section de prétraitement, une chambre de métallisation, une section de refroidissement et une station d'enroulement.
En résumé, le substrat passe par une section de nettoyage pour éliminer les impuretés, puis il passe par un prétraitement pour améliorer l'adhérence.le substrat est envoyé à la chambre de métallisation, où le matériau en aluminium est chauffé jusqu'à son point d'évaporation, puis une fine couche est condensée sur le substrat,qui passe ensuite par une section de refroidissement et une station d'enroulement pour être prêt à être traité ou utilisé ultérieurement.
Les métalliseurs sous vide en aluminium R2R offrent une pléthore d'avantages par rapport à d'autres techniques de métallisation et sont essentiels pour créer des revêtements fonctionnels et décoratifs sur les matériaux.Cependant, que les détails et les caractéristiques de ces machines peuvent varier en fonction du fabricant et de l'application prévue.

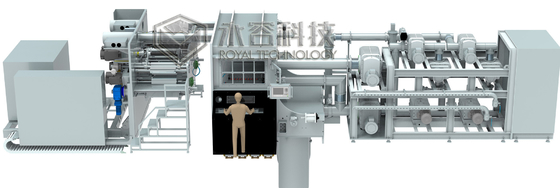

Le métalliseur sous vide en aluminium RT-R2R Web est un excellent choix pour un débit élevé à faible coût.Il fournit une couche de dépôt lourde pour les applications à barrière plus élevée et les processus à étendue libre qui élimine le besoin d'une ligne de tambour et de garniture de bord.
Le métalliseur est convivial avec ses substrats à basse tension tels que CPP, BOPP et LDPE.

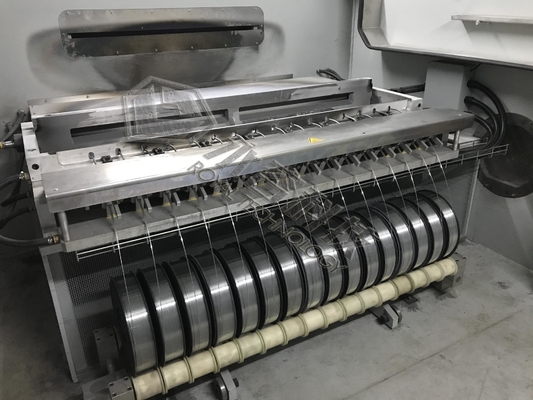

L'alimentation individuelle des fils permet une maintenance simple et facile, tandis que le mécanisme de manipulation de la toile de précision avec les entraînements de servo-moteur fournit un contrôle précis indépendamment de la vitesse de la ligne.Sa conception compacte facilite également l'installation avec un minimum d'espace au sol.
Le procédé de métallisation sous vide de la toile R2R (Roll-to-Roll) consiste à déposer une fine couche de métal, généralement de l'aluminium, sur un substrat flexible de manière continue.Voici les étapes clés du processus:

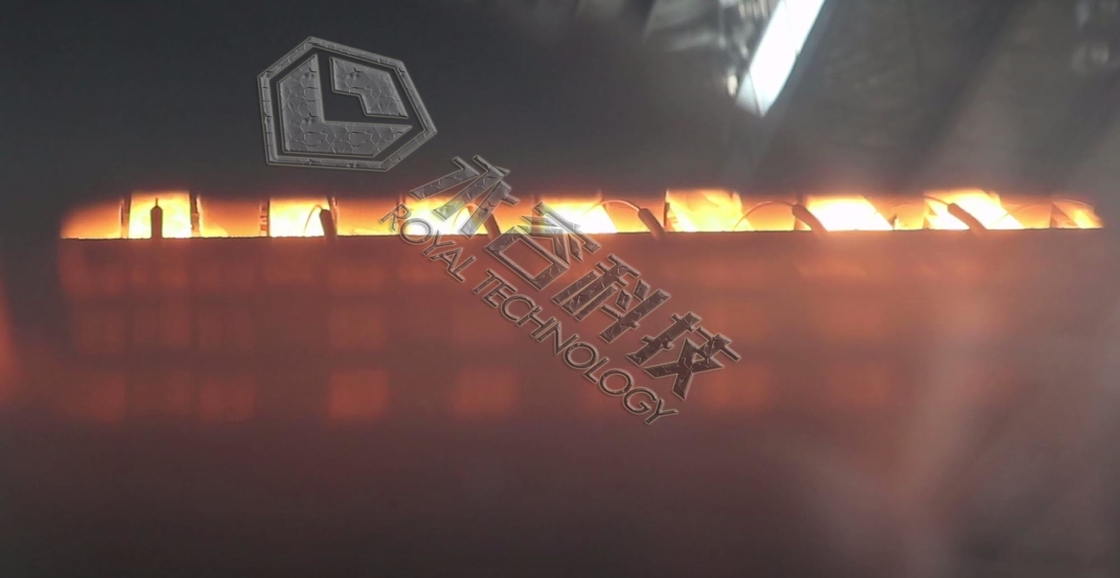

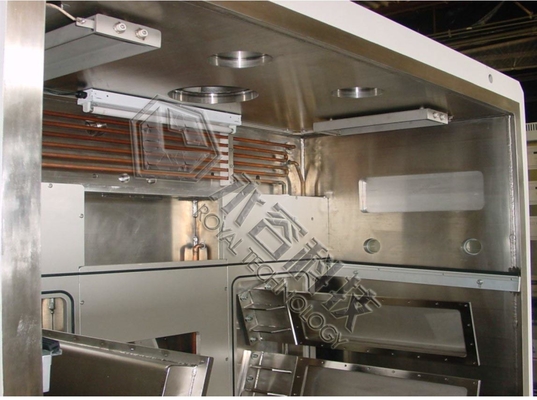

Le procédé commence par un rouleau de matériau de substrat souple, qui est déroulé et introduit dans la machine de métallisation.Il peut être suivi d'une section de nettoyage pour les contaminants de surface et/ou de procédés de prétraitement tels que le traitement de la couronne ou l'application de primer.Le substrat pénètre ensuite dans la chambre de métallisation qui est à vide élevé et se compose de sources d'évaporation ou de cathodes contenant le métal à déposer.Après avoir été chauffé à son point d'évaporation, le métal s'évapore et forme une fine couche de revêtement sur le substrat, avant de passer par une section de refroidissement et de s'enrouler sur un rouleau.
Il convient de noter que les détails et les paramètres spécifiques du processus de métallisation sous vide R2R peuvent varier en fonction de facteurs tels que le revêtement métallique souhaité, le matériau de substrat,et à l'application prévueLe processus peut être optimisé pour contrôler des facteurs tels que l'épaisseur du revêtement, l'adhérence et l'uniformité afin de répondre à des exigences spécifiques.
La métallisation sous vide R2R offre un certain nombre d'avantages, tels que des vitesses de production élevées, un contrôle précis de l'épaisseur du revêtement, une excellente adhésion,et la capacité de traiter une large gamme de substrats flexiblesC'est pour ces raisons que cette technique est utilisée dans diverses industries telles que l'emballage, l'électronique, l'automobile, etc.
Le revêtement sous vide (Roll) est un procédé populaire dans l'industrie, utilisant des équipements de métallisation sous vide à rouleaux (R2R) pour diverses applications.réseau flexibleIl peut être enveloppé dans un système d'évaporation thermique avant de subir le processus de revêtement.qui peut avoir lieu à une vitesse allant jusqu'à 2000 ~ 3000 tours par minute (pieds par minute).
L'équipement de métallisation sous vide R2R Web est utilisé à de nombreuses fins, principalement liées à l'emballage, aux applications décoratives, aux revêtements réfléchissants, à l'électronique, à l'énergie solaire et à la lutte contre la contrefaçon.Matériaux d'emballageLes éléments décoratifs, tels que les composants en plastique, les garnitures, les motifs, etc., peuvent être utilisés pour la fabrication de sacs en plastique.plaques d'immatriculation et autresLes couches réfléchissantes peuvent également être produites pour les miroirs, les films réfléchissants et les surfaces réfléchissantes des luminaires.Les films métallisés peuvent être utilisés pour l'électronique sous forme d'écrans tactiles., des circuits flexibles, des composants électroniques et des circuits imprimés (PCB), ainsi que des centrales solaires.Par exemple, les mesures de lutte contre la contrefaçon des étiquettes et des emballages.
La polyvalence de l'équipement de métallisation sous vide R2R Web le rend adapté à un large éventail d'utilisations dans l'industrie, fournissant des substrats flexibles avec des revêtements fonctionnels et décoratifs.
| Définition | Modèles de métalliseurs sous vide R2R | |||||
| R2R-600 | R2R-1250 | R2R-1350 | R2R-1650 | R2R-2200 | R2R-2500 | |
| Technologie de revêtement | L'utilisation thermique ou par pulvérisation | Évaporation thermique | ||||
| Largeur du substrat (max.) mm | 600 | 1100 | 1250 | 1500 | 2200 | 2500 |
| Diamètre du rouleau (max.) mm | 800 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Diamètre du noyau (à l'intérieur) mm | 3 ou 6 pouces. | 6 pouces | ||||
| Vitesse de revêtement (m/seconde) | 0.5 ~ 17, réglable, dépend du procédé de revêtement requis | |||||
| Température des rouleaux de revêtement (°C) | - 20 à 25 ans | |||||
| La pression finale de la chambre de revêtement ((Pa) | 5*10-3 | |||||
| Vitesse de pompage | À température ambiante, propre et sans chargement: moins de 8 min, de 7*10-2 | |||||

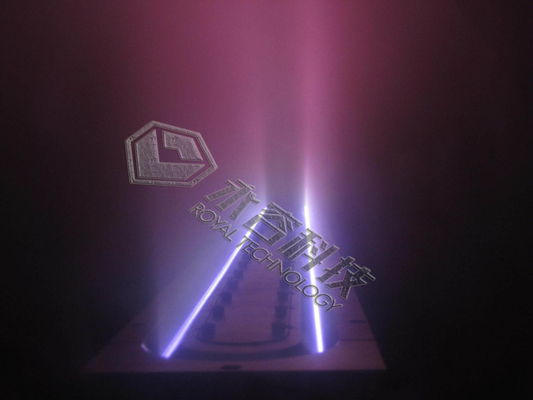

| Outil de prétraitement | Source d'ions linéaire | |||||

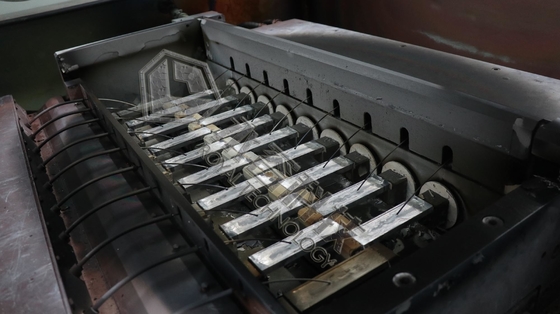

| Source de dépôt | BN Catode de pulvérisation de cylindre à fond ou à cylindre plan/rotatif | |||||
| Matériau de dépôt | Al, Al, Cr, Cu, Ni, NiCr, acier inoxydable, Ti, | |||||
| Environnement de travail | Puissance: 3 phases, 5 fils, 380 V ± 10%, 50 Hz/60 Hz | |||||
| L'eau de refroidissement: EDI, 4 à 6 bar @ 25°C | ||||||
| Air comprimé: 5 à 6 bar, filtré et séché | ||||||
Nous offrons un service client complet, y compris l'installation, la maintenance, le dépannage,et remplacement de pièces.
Nous avons une équipe d'ingénieurs et de techniciens expérimentés qui sont disponibles pour répondre à toutes les questions techniques ou fournir des conseils sur l'utilisation de la machine de revêtement à rouleaux.
Notre équipe de service à la clientèle est disponible 24 heures sur 24 et 7 jours sur 7 pour répondre à toutes vos questions ou préoccupations concernant la machine de revêtement à rouleaux.Nous garantissons que toutes les demandes de service seront traitées rapidement et efficacement.
Nous offrons également une garantie complète sur tous nos produits de machines de revêtement à rouleaux.Cette garantie couvre tous les défauts de matériaux et de fabrication et est valable un an à compter de la date d'achat.
