Montres et bijoux en métal Machine de placage à l'or / Machine de placage à l'or PVD
La machine de placage à l'or pour montres et bijoux en métalest particulièrement utilisé pour les revêtements fonctionnels et décoratifs de pièces métalliques, il fournit des films plaqués de qualité haut de gamme pour les bijoux en métal, les montres, les sacs à main, les accessoires en métal, les instruments médicaux, les outils de chirurgie, les outils de beauté, les instruments d'écriture comme le stylo, etc.

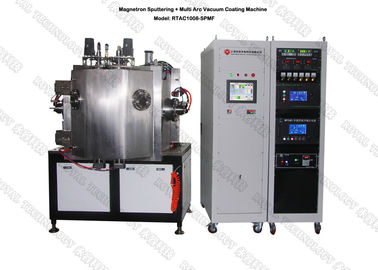

Le modèle standard est RTAC1008-SP, la machine contient des sources de dépôt clés de :
1. 1 jeu de cathodes de pulvérisation MF, 1 jeu de cathode de pulvérisation CC ;3 ensembles de cathodes de pulvérisation sur le dessus de la chambre pour une utilisation de rechange.
2. 6 ensembles de cathodes à arc à direction ciculaire
3. 1 unité de source d'ions de couche d'anode en option.
4. Alimentation de polarisation
Spécifications de la machine de placage à l'or RTAC1008-SP pour montres et bijoux en métal
| MAQUETTE | RTAC1008-SP | ||||||
| LA TECHNOLOGIE | Pulvérisation magnétron DC / MFM + placage ionique | ||||||
| MATÉRIEL | Acier inoxydable (S304) | ||||||
| TAILLE DE LA CHAMBRE | Φ1000*H800mm | ||||||
| TYPE DE CHAMBRE | Cylindre, vertical, 1 porte | ||||||
| SYSTÈME DE PULVÉRISATION | Conception exclusive pour le dépôt par pulvérisation d'or et d'argent IPG | ||||||
| MATÉRIEL DE DÉPÔT | Aluminium, argent, cuivre, chrome, acier inoxydable, Nickel, or, TiAl, alliage Au, Ag etc. |
||||||
| SOURCE DE DÉPÔT | Cibles de pulvérisation cylindriques DC / MF + Sources d'arc cathodique + Pulvérisation DC | ||||||
| GAZ | MFC- 4 voies, Ar, N2, O2, C2H2 | ||||||
| CONTRÔLER | PLC (contrôleur logique programmable) + | ||||||
| SYSTÈME DE POMPE | SV300B - 1 jeu (Leybold) | ||||||
| WAU501- 1 jeux (Leybold) | |||||||
| D60T-1 jeu (Leybold) | |||||||
| Pompes turbo moléculaires : 1* F-400/3500 | |||||||
| PRÉ-TRAITEMENT | Alimentation de polarisation : 1*24 KW | ||||||
| SYSTÈME DE SÉCURITÉ | Nombreux verrouillages de sécurité pour protéger les opérateurs | ||||||
| REFROIDISSEMENT | Eau froide | ||||||
| PUISSANCE ÉLECTRIQUE | 480V/3 phases/60HZ (conforme aux États-Unis) | ||||||
| 460V/3 phases/50HZ (conforme à l'Asie) | |||||||
| 380V/3 phases/50HZ (conforme EU-CE) | |||||||
| EMPREINTE | L3000*W3000*H2000mm | ||||||
| POIDS TOTAL | 7.0T | ||||||
| EMPREINTE | (L*W*H)4000*3000 *3000 MM | ||||||
| TEMPS D'UN CYCLE | 30 ~ 40 minutes (selon le matériau du substrat, géométrie du substrat et conditions environnementales) |
||||||
| PUISSANCE MAX.. | 55KW | ||||||
|
PUISSANCE MOYENNE CONSOMMATION (ENVIRON) |
30KW |

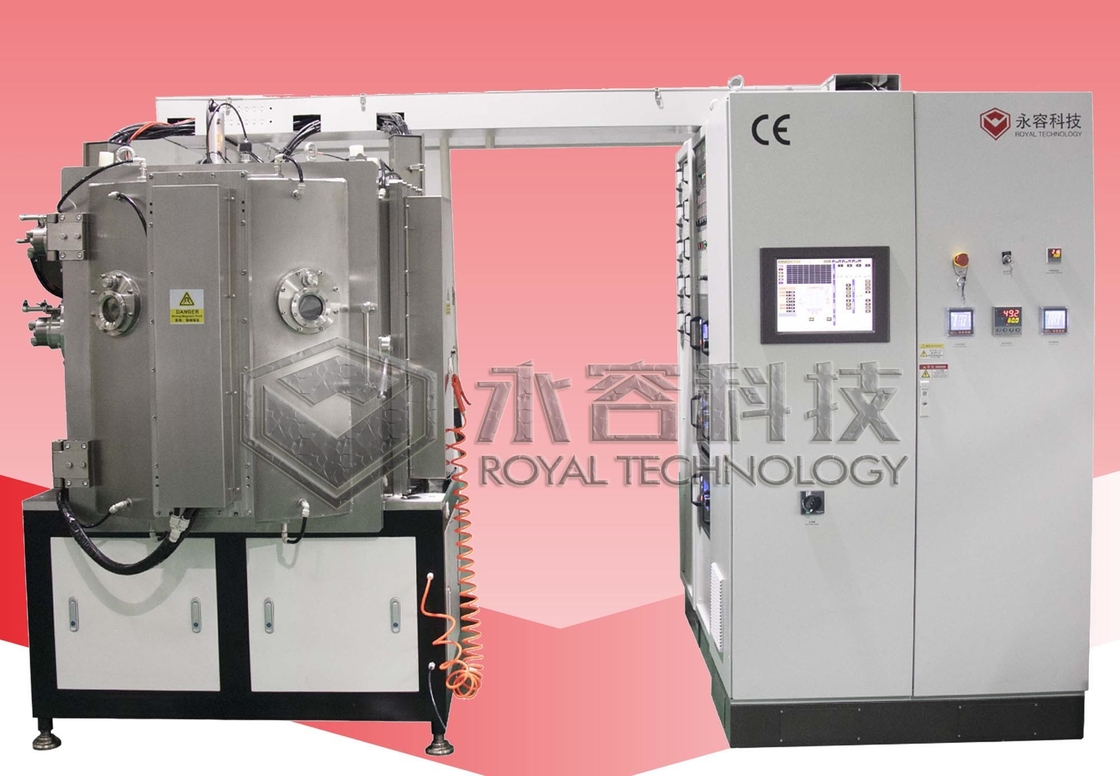

La structure de la chambre de la machine de placage à l'or des montres et des bijoux en métal -RTAC1008-SP
Veuillez nous contacter pour plus de spécifications, Royal Technology est honoré de vous fournir des solutions de revêtement complètes.
