Machine de métallisation sous vide de miroir de voiture/aluminium, système de métallisation sous vide de miroirs automobiles chromés

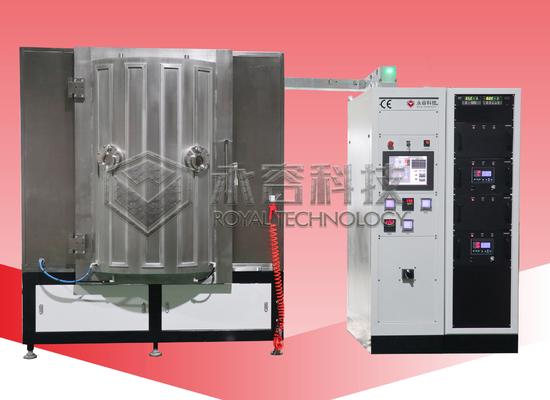

Présentation de la machine de métallisation sous vide de miroir de voiture
La machine dispose de 2 techniques : source d'évaporation thermique et source de cathodes de pulvérisation magnétron.Ce qui est flexible pour différentes applications de miroirs.
La pulvérisation magnétron est un processus de revêtement au plasma dans lequel le matériau de pulvérisation est éjecté en raison du bombardement d'ions sur la surface cible.La chambre à vide de la machine de revêtement PVD est remplie d'un gaz inerte, tel que l'argon.En appliquant une haute tension, une décharge luminescente est créée, entraînant une accélération des ions vers la surface cible et un revêtement de plasma.Les ions argon éjecteront les matériaux de pulvérisation de la surface cible (pulvérisation), ce qui entraînera une couche de revêtement pulvérisée sur les produits devant la cible
La source d'évaporation thermique est un filament de tungstène pour évaporation Cr ou Al et obtenir une couche de chrome/aluminium sur du verre pour former des miroirs à haute réflexion.
Généralement, la pulvérisation magnétron pour pulvériser les matériaux en chrome et en acier inoxydable ;Al et Cu sont déposés avec des sources d'évaporation thermique.
Caractéristiques de la machine de métallisation sous vide de miroir de voiture
1. La chambre à vide est une structure à porte unique de type vertical en acier inoxydable.Taille de chambreΦ1400~2500mm
2. Le système de vide est composé d'une pompe mécanique, d'une pompe à racines et d'une pompe à diffusion.
3. Système de revêtement pour arc 10 ~ 28 ou colonne d'arc 1 ~ 4 ou arc plan.
4. Source d'alimentation de polarisation d'impulsion de puissance élevée.
5. Le système de gonflage dispose de 1 à 4 ensembles d'instruments de contrôle du débit massique et d'un affichage du débit de gaz.
6. Le système de contrôle électrique est équipé de dispositifs d'alarme sonore et lumineuse pour la surcharge du circuit, la coupure d'eau et la coupure d'air.
7. Le système de contrôle (écran tactile + PLC) affiche les paramètres détaillés en temps réel et contrôle l'ensemble du processus de production de manière entièrement automatique en mode de fonctionnement automatique.
Modèles de machine de métallisation sous vide de miroir de voiture
| Système/ modèle | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
| Taille de la chambre | Diamètre | 1200 millimètres | 1400 millimètres | 1600 millimètres |
| Hauteur | 1400 millimètres | 1600 millimètres | 1800 millimètres | |
| Principal Performance |
Pression ultime | 10-4 Pa | ||
| Pression de fonctionnement | De 1 ATM à 5x10-5 Pa en 15 minutes ( Sans charge ) | |||
| Afficher les fenêtres | Régler | 1 | ||
| Nombre de Filaments |
pièces | 18 ~ 22 | 20 ~ 24 | 20 ~ 26 |
| Pompage Système |
Grade précédent pompe |
70 L/S | 150 L/S | 150 L/S |
| Pompe à racines | 600L/S | 1200L/S | 1200L/S | |
| Pompe à diffusion | 17500L/S | 30000L/S | 60000L/S | |
| Pompe de maintien | 30 L/S | |||
| Système de surveillance de couche | Moniteur à cristaux | Capteur unique / Tête de capteur à six pièces | ||
| Jauge à vide | 1 ATM ~ 10-4 Pa | |||
| Boîtier de commande | Régler | 1 | ||
| Évaporation Source de courant |
30KW | 35KW | 50KW | |
| Cible de pulvérisation | pièces | 2~4 | ||
| Évaporation Source de courant |
RF ou CC | |||
| Opération Système | Automatique/ Manuel | |||
| Eau de refroidissement débit |
100 L/min | 120 L/min | 150 L/min | |
| Vide poussé Soupape |
24 pouces | 36 pouces | 36 pouces | |
| Vanne d'ébauche | 6 pouces | 6 pouces | 8 pouces | |
| Valve primaire | 6 pouces | |||
| Vanne de fuite | 2 pouces | |||
| Soupape de retenue (option) |
1 pouce | |||
| Tour de refroidissement | 15 RT (pression de l'eau : 4 kg/cm2 ; chute de pression : 2kg/cm2) | |||
| Eau de refroidissement | Entrée : 18 ℃ ;Sortie : 25 ℃ ;Norme : 20±1℃ | |||
| Système de contrôle électrique | API | |||
| Pouvoir total Exigence |
75KW | 85KW | 95KW | |
| Environnement Exigence |
Salle blanche de classe 100 000 ;revêtement de sol en époxy;Climatisation;Temp.25±3℃ ;HUM50±10 | |||
Royal Technology fournit l'ensemble du plan de fabrication des miroirs de voiture, de la coupe du verre, du nettoyage, du pliage, du revêtement à l'assemblage du processus final.La conception et le plan de toute l'usine.
Veuillez nous contacter pour plus de spécifications, Royal Technology est honoré de vous fournir des solutions de revêtement complètes.
