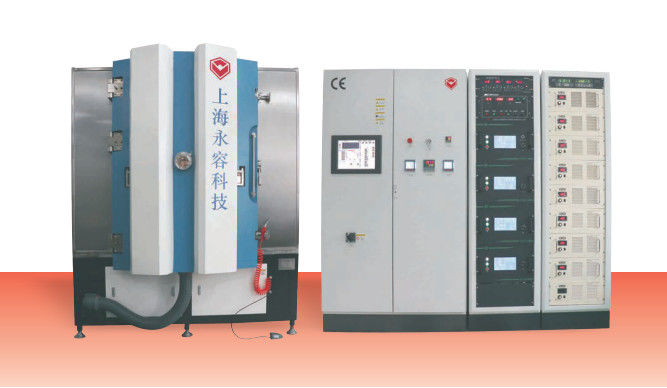

Machine de revêtement de pulvérisation de magnétron de PVD MF, système de pulvérisation de MF, unité de dépôt de pulvérisation de MF de bidon
Le dispositif d'enduction RT1215-SPMF de pulvérisation de MF Mangetron est d esigned pour le cuivre, alumunium, plastique, électrodéposition conductrice de couche de film de carte en métal. Il peut condenser la couche mince nanoe sur des substrats. Excepté l'AG pulvérisant, il peut également déposer Ni, l'Au, AG, Al, le Cr, SS316L.
La machine de RTSP1215-MF est installée avec 2 paires de cathodes de pulvérisation de MF sur la chambre, et 1 ensemble de source d'ions de couche d'anode pour le nettoyage de bombardement de plasma avant le dépôt de film de PVD.
La source d'ions est originale de la société de Gencoa, les propriétés :
1. Champs magnétiques optimisés pour produire une poutre collimatée de plasma aux pressions standard de pulvérisation
2. Règlement automatisé pour que le gaz maintienne le courant et la tension constants – contrôle automatique de multi-gaz
3. Anode et cathode de graphite pour protéger le substrat contre la contamination et pour fournir les composants de longue vie
4. Isolation électrique standard de rf sur toutes les sources d'ions
5. Refroidissement indirect de l'anode et de la cathode – commutation rapide des pièces
6. Commutation facile des pièces de cathode pour fournir les pièges magnétiques multiples pour l'opération à tension inférieure, ou une poutre focalisée
7. La tension a réglé l'alimentation d'énergie avec le retour d'ajustement de gaz pour maintenir le même courant à tout moment

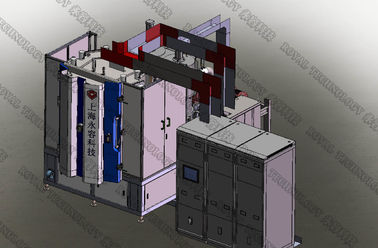

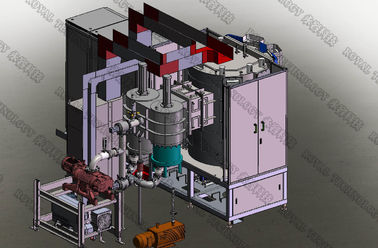

Disposition d'équipement de revêtement de pulvérisation de RTSP1215-MF MF

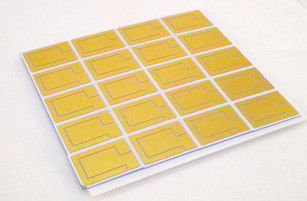

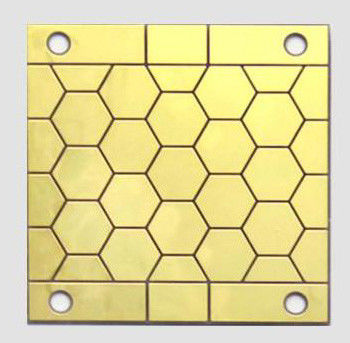

Applications d'équipement de revêtement de pulvérisation de RTSP1215-MF MF :
1. Disponible sur des substrats de : Feuilles de plastique, de polymère, en verre et en céramique, acier inoxydable, feuille de cuivre, panneau en aluminium etc.
2. Pour produire du film nano aimez : Étain, tic, TiCN, Cr, centre de détection et de contrôle, CrN, Cu, AG, Au, Ni, Al etc.
Caractéristiques de conception d'équipement de revêtement de pulvérisation de RT1215-SPMF MF :
1. Conception robuste, bonne pour l'espace limité de pièce
2. Facile d'accès pour l'entretien et la réparation
3. Système de pompage rapide pour le rendement élevé
4. L'armoire électrique standard de la CE, norme d'UL est également disponible.
5. Exécution précise de fabrication
6. Fonctionnement stable pour garantir la production cinématographique de haute qualité.
Statut fonctionnant de cylindre ou de machine planaire de pulvérisation de MF
Caractéristiques d'équipement de revêtement de pulvérisation de RT1215-SPMF MF :
MODÈLE | RT1215-SPMF |
MATÉRIEL | Acier inoxydable (S304) |
TAILLE DE CHAMBRE | Φ1200*1500mm (h) |
TYPE DE CHAMBRE | structure 1-door, verticale |
PAQUET SIMPLE DE POMPE | Pompe rotatoire de VaneVacuum |
Pompe à vide de racines | |
Pompe moléculaire de suspension magnétique | |
Pompe à vide rotatoire à deux étages de palette | |
TECHNOLOGIE | Magnétron de MF pulvérisant, source d'ions linéaire |
ALIMENTATION D'ÉNERGIE | Alimentation d'énergie de pulvérisation + alimentation d'énergie + source d'ions polarisées |
SOURCE DE DÉPÔT | cathodes de pulvérisation de MF de 2 paires + source d'ions |
CONTRÔLE | Écran de PLC+Touch |
GAZ | L'écoulement de la masse de gaz dose (l'AR, N2, C2H2, O2) l'argon, l'azote et l'Ethyne, l'oxygène |
SYSTÈME DE SÛRETÉ | Contacts de sécurité nombreux pour protéger les opérateurs et l'équipement |
REFROIDISSEMENT | L'eau de refroidissement |
NETTOYAGE | Décharge luminescente/source d'ions |
MAXIMUM DE PUISSANCE. | 120KW |
PUISSANCE MOYEN | 70KW |
Veuillez nous contacter avec plus de caractéristiques, technologie royale est honoré pour te fournir les solutions totales de revêtement.
