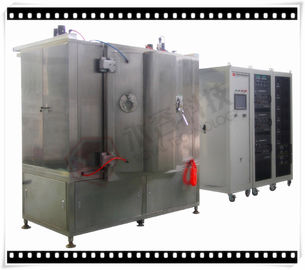

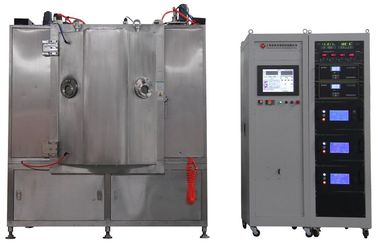

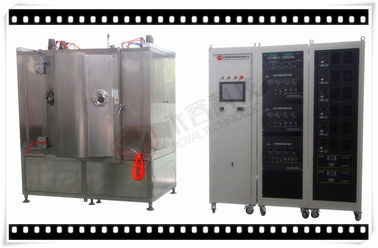

La machine de métallisation sous vide sur l'acier inoxydable de haute précision attachent des composants, vis de solides solubles, couleurs noires de revêtement de PVD
Résumé : L'évaporation d'arc de PVD parfaitement combinée avec la technologie de pulvérisation de MF, produisent de la qualité à extrémité élevé fonctionnelle et les revêtements esthétiques sur des produits apprêtent.
Pourquoi pulvérisation de MF ?
Comparé au C.C et au rf pulvérisant, la fréquence médiane pulvérisant est devenue une technique principale de pulvérisation de la couche mince pour la production en série du revêtement, en particulier pour le dépôt de film des revêtements diélectriques et non-conducteurs de film sur des surfaces telles que les revêtements optiques, les panneaux solaires, les couches multiples, le film etc. de matériau composite.
Elle remplace la pulvérisation de rf due à elle a fonctionné avec le kilohertz plutôt que le mégahertz pour une vitesse de dépôt beaucoup plus rapide et peut également éviter l'empoisonnement de cible pendant le dépôt composé de la couche mince comme le C.C.
Les cibles de pulvérisation de MF ont toujours existé avec des deux-ensembles. Deux cathodes sont utilisées avec un courant à C.A. commuté dans les deux sens entre elles ce qui nettoie la surface de cible avec chaque inversion pour réduire l'accumulation de charge sur des diélectriques que cela mène à courber qui peut répandre des gouttelettes dans le plasma et empêcher la croissance uniforme de la couche mince--- est ce qui ce que nous avons appelé Target Poisoning.
Avec le système de pulvérisation de MF, nous pouvons obtenir la couleur de graphite, les données de LABORATOIRE : (L : 30~35). A : - 0,04, B : 08
Mots clés : Revêtement décoratif de l'électronique grand public PVD, décoration de la vaisselle plate PVD d'acier inoxydable,
Haut revêtement du glossaire PVD de perle, électrodéposition noire de bague, revêtement de l'instrument médical DLC,
Films de la résistance à l'usure PVD de corrosion et, metalizer de vide poussé.
La technologie royale a développé 3 machines normalisées pour que la capacité différente satisfasse notre demande et applications de client.
| Spécification technique de machine d'électrodéposition de l'acier inoxydable PVD | |||
| Modèle | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1612-SPMF |
| Taille efficace de chambre | Φ1000 x H800mm | Φ1250 x H1250mm | Φ1600 x H1200mm |
| Sources de dépôt |
Cathode de pulvérisation de l'arc de cylindre (arc circulaire orienté pour l'option) +MF + Source d'ions linéaire |
||
|
Système de pompage de vide (Leybold pompe + la pompe moléculaire de Turbo)
|
SV300B - 1 ensemble (³ /hr de 300m) | SV300B - 1 ensemble (³ /hr de 300m) | SV300B - ensemble 2 (³ /hr de 300m) |
|
WAU1001-1set (³ /hr de 1000m) |
WAU1001-1set (³ /hr de 1000m) |
WAU2001-1set (³ /hr de 1000m) |
|
| D60T- 1 ensemble (³ /hr de 60m) | D60T- 1 ensemble (³ /hr de 60m) | D60T- 1 ensemble (³ /hr de 60m) | |
|
Pompes moléculaires de Turbo : 2 ensembles (3500L/S) |
Pompes moléculaires de Turbo : 2 ensembles (3500L/S) |
Pompes moléculaires de Turbo : 3 ensembles (3500L/S) |
|
| Alimentation d'énergie de pulvérisation | 1*24KW (MF) | 2*36KW (MF) | 3*36KW (MF) |
| Alimentation d'énergie d'arc | 6*5KW | 7*5KW | 8*5KW |
| Alimentation d'énergie polarisée | 1*24KW | 1*36KW | 1*36KW |
| Rods planétaires | 6/8 | 12/16 | 20 |
| Appareils de chauffage | 6*2.5KW | 8*2.5KW | 9*2.5KW |
| Vide final | 9.0*10-4Pa (vide, propre, température ambiante) | 9.0*10-4Pa (vide, propre, température ambiante) | 9.0*10-4Pa (vide, propre, température ambiante) |
| Durée de cycle (dépend de la pompe) | 40' ~50' dépend des recettes de matériel et de revêtement de substrat | ||
| Alimentation électrique fonctionnante | 3Phase 4 lignes, AC380V, 50HZ, 35KW | 3Phase 4 lignes, AC380V, 50HZ, 120KW | 3Phase 4 lignes, AC380V, 50HZ, 150KW |
| L'eau de refroidissement | OUI, refroidisseur d'eau industriel | ||
| Traitant le gaz (99,99%) | 4 manières | 4 manières | 4 manières |
| Empreinte de pas (millimètres) | 2000*2000*2300 | 4000*4500*3200 | 5500*5000*3600 |
| Poids total (KILOGRAMMES) | 4500 | 7000 | 9000 |
| Puissance totale (approximativement) | 50KW | 110KW | 170KW |
| Puissance réelle (approximativement) | 30KW | 60KW | 80KW |
Au-dessus des paramètres techniques seulement pour la référence, la technologie royale se réserve le droit pour la production finale basée sur des applications spécifiques. Nous te fournissons non seulement la machine de revêtement mais toutes les solutions de revêtement, service de clés en main-projet est disponible.
Échantillons de revêtement :
Veuillez nous contacter avec plus de caractéristiques, technologie royale est honoré pour te fournir les solutions totales de revêtement.
