Équipement de pulvérisation d'en cuivre/aluminium/carbone, système de dépôt de pulvérisation de magnétron de vide poussé
Le système de dépôt de pulvérisation d'UHV utilise les cathodes de pulvérisation comme sources de dépôt de PVD. Il comibled toujours le MF pulvérisent et le C.C pulvérise pour des applications indstrial de revêtement de PVD. Basé sur différentes cibles et demandes de la vitesse de dépôt de pulvérisation, la technologie royale fournit cylidrical pulvérise et planaire pulvérisez les cathodes, principalement pour que les vitesses de dépôt rapides satisfassent la demande de revêtement de production industrielle.
Le système de dépôt de pulvérisation de magnétron de vide poussé est conçu pour le cuivre, alumunium, plastique, électrodéposition conductrice de couche de film de carte en métal. Il peut condenser la couche mince nanoe sur des substrats. Excepté l'AG pulvérisant, il peut également déposer Ni, l'Au, AG, Al, Cr, cibles d'acier inoxydable.
Il peut de hauts films d'uniformité de deposite sur de divers substrats : le panle en plastique, panle de PC, feuille en aluminium, les feuilles en céramique, Al2O3 en céramique, AlN, silicium couvre etc.

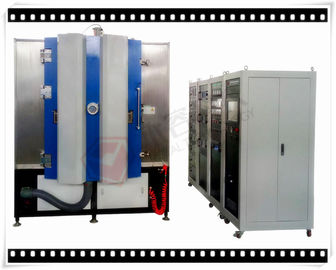

Disposition d'équipement de revêtement de la pulvérisation RTSP1215
Applications d'équipement de revêtement de pulvérisation de série de RTSP :

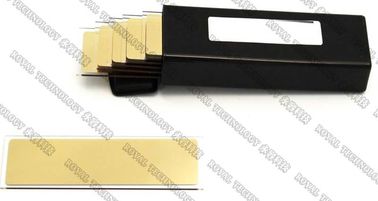

1. Disponible sur des substrats de : Feuilles de plastique, de polymère, en verre et en céramique, acier inoxydable, feuille de cuivre, panneau en aluminium etc.
2. Pour produire du film nano aimez : Étain, tic, TiCN, Cr, centre de détection et de contrôle, CrN, Cu, AG, Au, Ni, Al etc.
Caractéristiques de conception d'équipement de revêtement de pulvérisation de série de RT-SP :
1. Conception robuste, bonne pour l'espace limité de pièce
2. Facile d'accès pour l'entretien et la réparation
3. Système de pompage rapide pour le rendement élevé
4. L'armoire électrique standard de la CE, norme d'UL est également disponible.
5. Exécution précise de fabrication
6. Fonctionnement stable pour garantir la production cinématographique de haute qualité.
La source d'ions est originale de la société de Gencoa, les propriétés :
1. Champs magnétiques optimisés pour produire une poutre collimatée de plasma aux pressions standard de pulvérisation
2. Règlement automatisé pour que le gaz maintienne le courant et la tension constants – contrôle automatique de multi-gaz
3. Anode et cathode de graphite pour protéger le substrat contre la contamination et pour fournir les composants de longue vie
4. Isolation électrique standard de rf sur toutes les sources d'ions
5. Refroidissement indirect de l'anode et de la cathode – commutation rapide des pièces
6. Commutation facile des pièces de cathode pour fournir les pièges magnétiques multiples pour l'opération à tension inférieure, ou une poutre focalisée
7. La tension a réglé l'alimentation d'énergie avec le retour d'ajustement de gaz pour maintenir le même courant à tout moment
Spécifications techniques de système de dépôt de pulvérisation de magnétron de vide poussé :
| MODÈLE | RT1215-SP |
| MATÉRIEL | Acier inoxydable (S304) |
| TAILLE DE CHAMBRE | Φ1200*1500mm (h) |
| TYPE DE CHAMBRE | structure 1-door, verticale |
| PAQUET SIMPLE DE POMPE | Pompe rotatoire de VaneVacuum |
| Pompe à vide de racines | |
| Pompe moléculaire de suspension magnétique | |
| Pompe à vide rotatoire à deux étages de palette | |
| TECHNOLOGIE | Magnétron de MF pulvérisant, source d'ions linéaire |
| ALIMENTATION D'ÉNERGIE | Alimentation d'énergie de pulvérisation + alimentation d'énergie + source d'ions polarisées |
| SOURCE DE DÉPÔT | les cathodes de pulvérisation de MF de 4 paires + la source d'ions + le C.C pulvérise |
| CONTRÔLE | Écran de PLC+Touch |
| GAZ | L'écoulement de la masse de gaz dose (l'AR, N2, C2H2, O2) l'argon, l'azote et l'Ethyne, l'oxygène |
| SYSTÈME DE SÛRETÉ | Contacts de sécurité nombreux pour protéger les opérateurs et l'équipement |
| REFROIDISSEMENT | L'eau de refroidissement |
| NETTOYAGE | Décharge luminescente/source d'ions |
| MAXIMUM DE PUISSANCE. | 120KW |
| PUISSANCE MOYEN | 70KW |
