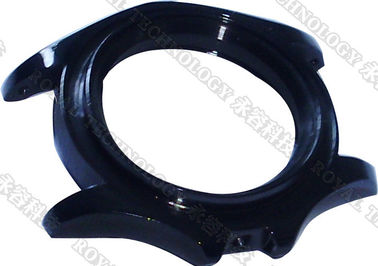

Machine de revêtement de la couche mince des attaches PVD de précision, la couche mince nanoe noire PVD Depostion, revêtement des bandes de montre DLC
Machine de revêtement d'ion d'efficacité, inoffensif et non pollué. Elle a les caractéristiques de la vitesse de dépôt rapide, du grand taux d'ionisation, de la grande énergie d'ion, de l'opération facile, du coût bas, de la grande capacité productive, etc. C'est la technologie plus de pointe pour remplacer la manière de galvanoplastie traditionnelle.
La machine est principalement conception pour les pièces convenables sanitaires d'articles/salle de bains. Elle a équipé de plusieurs sources électriques d'évaporation d'arc de grande taille et le procédé de protection de pulvérisation de magnétron, pour déposer le film décoratif en métal de haute performance sur le laiton, acier inoxydable en alliage de zinc et, plastique et d'autres pièces en métal apprêtent. Il peut obtenir tous les types de séries de couleur en métal sur le substrat. Le film de revêtement inclut la CIN de bidon, de Zr, de T, ZrCN, CrN, CrCN, laiton, bronze, séries de couleur du chrome etc. inclut AF, SN, MILLIARD, VF, BV, G, BX, TB, AF, le SN, 96CB, les CB, TXB, CONTRE, S, BS, BRZ, BGD, PGD et ainsi de suite. Il peut obtenir différentes couleurs en ajustant des techniques de revêtement. Il est en grande partie employé dans le domaine sanitaire d'articles de cuisine d'articles.
CARACTÉRISTIQUES
Il a le travail fiable, la bonne répétabilité et cohérence., la vitesse de dépôt rapide, le film à forte adhésion et fin, etc. Le film de revêtement est dense et dureté avec le bas coefficient de frottement, pour garder la douceur de la surface originale d'objet, la bonne flexibilité, dures pour se casser et tomber.
L'équipement fait la pleine automation de la technologie de revêtement viennent vrai. Il emploie la technique de métallisation sous vide pour enduire sur la surface de la matière première. Il a les caractéristiques du coût bas, du taux élevé de qualification, de la protection de l'environnement etc. de vert.
| Spécification technique de machine d'électrodéposition de l'acier inoxydable PVD | |||
| Modèle | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1612-SPMF |
| Taille efficace de chambre | Φ1000 x H800mm | Φ1250 x H1250mm | Φ1600 x H1200mm |
| Sources de dépôt |
Cathode de pulvérisation de l'arc de cylindre (arc circulaire orienté pour l'option) +MF + Source d'ions linéaire |
||
|
Système de pompage de vide (Leybold pompe + la pompe moléculaire de Turbo)
|
SV300B - 1 ensemble (³ /hr de 300m) | SV300B - 1 ensemble (³ /hr de 300m) | SV300B - ensemble 2 (³ /hr de 300m) |
|
WAU1001-1set (³ /hr de 1000m) |
WAU1001-1set (³ /hr de 1000m) |
WAU2001-1set (³ /hr de 1000m) |
|
| D60T- 1 ensemble (³ /hr de 60m) | D60T- 1 ensemble (³ /hr de 60m) | D60T- 1 ensemble (³ /hr de 60m) | |
|
Pompes moléculaires de Turbo : 2 ensembles (3500L/S) |
Pompes moléculaires de Turbo : 2 ensembles (3500L/S) |
Pompes moléculaires de Turbo : 3 ensembles (3500L/S) |
|
| Alimentation d'énergie de pulvérisation | 1*24KW (MF) | 2*36KW (MF) | 3*36KW (MF) |
| Alimentation d'énergie d'arc | 6*5KW | 7*5KW | 8*5KW |
| Alimentation d'énergie polarisée | 1*24KW | 1*36KW | 1*36KW |
| Rods planétaires | 6/8 | 12/16 | 20 |
| Appareils de chauffage | 6*2.5KW | 8*2.5KW | 9*2.5KW |
| Vide final | 9.0*10-4Pa (vide, propre, température ambiante) | 9.0*10-4Pa (vide, propre, température ambiante) | 9.0*10-4Pa (vide, propre, température ambiante) |
| Durée de cycle (dépend de la pompe) | 40' ~50' dépend des recettes de matériel et de revêtement de substrat | ||
| Alimentation électrique fonctionnante | 3Phase 4 lignes, AC380V, 50HZ, 35KW | 3Phase 4 lignes, AC380V, 50HZ, 120KW | 3Phase 4 lignes, AC380V, 50HZ, 150KW |
| L'eau de refroidissement | OUI, refroidisseur d'eau industriel | ||
| Traitant le gaz (99,99%) | 4 manières | 4 manières | 4 manières |
| Empreinte de pas (millimètres) | 2000*2000*2300 | 4000*4500*3200 | 5500*5000*3600 |
| Poids total (KILOGRAMMES) | 4500 | 7000 | 9000 |
| Puissance totale (approximativement) | 50KW | 110KW | 170KW |
| Puissance réelle (approximativement) | 30KW | 60KW | 80KW |
Au-dessus des paramètres techniques seulement pour la référence, la technologie royale se réserve le droit pour la production finale basée sur des applications spécifiques. Nous te fournissons non seulement la machine de revêtement mais toutes les solutions de revêtement, service de clés en main-projet est disponible.
