PECVD et machine optique de métallisation sous vide de structure de polyèdre de système de dépôt de films de magnétron

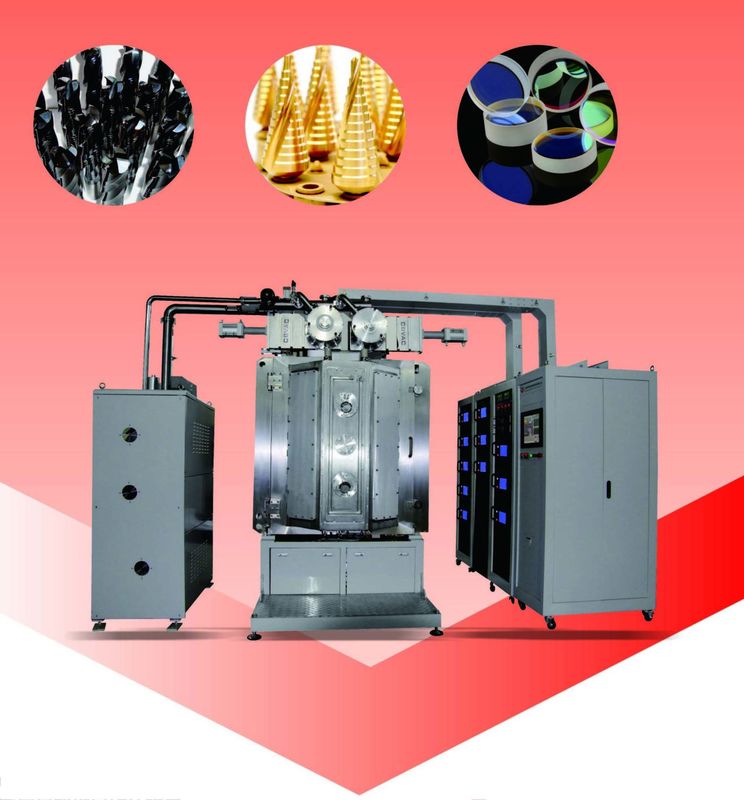

La machine Multi950 est un système adapté aux besoins du client de métallisation sous vide de fonctions de multiple pour la R&D. Avec la discussion de la demi année avec l'équipe d'université de Changhaï plombée par professeur Chen, nous avons finalement confirmé la conception et les configurations pour accomplir le leur des applications de R&D. Ce système peut déposer le film transparent de DLC avec le processus de PECVD, les revêtements durs sur des outils, et le film optique avec la cathode de pulvérisation. Basé sur ce concept de construction pilote de machine, nous avons développé 3 autres procédés de protection après puis :
1. Revêtement bipolaire de plat pour les véhicules électriques FCEV1213 de Fuel Cell,
2. en céramique dirigez le cuivre plaqué DPC1215,
3. système flexible RTSP1215 de pulvérisation.
La machine de ces 4 modèles sont toute avec la chambre octale, flexible et des représentations fiables sont intensivement employées dans diverses applications. Elle satisfont les processus de revêtement exigent différentes couches multi en métal : Al, Cr, Cu, Au, AG, Ni, Sn, solides solubles et beaucoup d'autres métaux non-feeromagnetic ;
plus l'unité de source d'ions, augmentez efficacement l'adhérence de films sur différents matériaux de substrat avec sa représentation gravure à l'eau-forte de plasma et, le processus de PECVD pour déposer quelques couches basées sur carbone.
Le Multi950 est l'étape importante des procédés de protection avancés de conception pour la technologie royale. Ici, nous les étudiants reconnaissants de Changhaï de mercis et particulièrement le Yigang de processus Chen, son dévouement créatif et désintéressé sommes des valeurs illimitées et avons inspiré notre équipe.
Pendant l'année 2018, nous avons eu une autre coopération de projet avec Chen augmentant la pression sanguine, le dépôt C-60 matériel par
Méthode thermique inductive d'évaporation. Nous remercions heartfully M. Yimou Yang et professeur la conduite et l'instruction de Chen sur chaque projet innovateur.
Avantages :
Empreinte de pas compacte,
Conception modulaire standard,
Flexible,
Fiable,
Chambre octale,
structure de porte 2 pour le bon accès,
Processus de PVD + de PECVD.
Caractéristiques de conception :
1. Flexibilité : Des cathodes d'arc et de pulvérisation, brides de support de source d'ions sont normalisées pour l'échange flexible ;
2. polyvalence : peut déposer la variété de métaux non précieux et d'alliages ; revêtements optiques, revêtements durs, revêtements mous, films composés et pellicules lubrifiantes solides sur les substrats métalliques et non métalliques de matériaux.

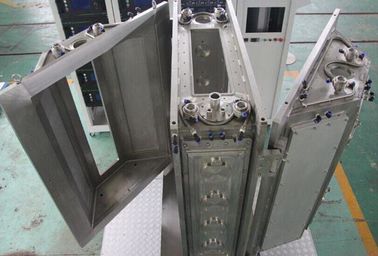

3. conception simple : structure de porte 2, avant et ouverture arrière pour l'entretien facile.
Description technique :
| Description | Multi-950 |
|
Chambre de dépôt (millimètre) Profondeur X Heigh de la largeur X |
1050 x 950 x 1350 |
|
Sources de dépôt |
1 paire de cathodes de pulvérisation de MF |
| 1 paire de PECVD | |
| 8 cathodes d'arc d'ensembles | |
| Source d'ions linéaire | 1 ensemble |
| Zone d'uniformité de plasma (millimètre) | φ650 x H750 |
| Carrousel | 6 x φ300 |
|
Puissances (kilowatt) |
Polarisation : 1 x 36 |
| MF : 1 x 36 | |
| PECVD : 1 x36 | |
| Arc : 8 x 5 | |
| Source d'ions : 1 x 5 | |
| Système de contrôle de gaz | Cpc : 4 + 1 |
| Système de chauffage | 500℃, avec le contrôle du thermalcouple PID |
| Soupape à vanne de vide poussé | 2 |
| Pompe de Turbomolecular | 2 x 2000L/S |
| Pompe de racines | 1 x 300L/S |
| Pompe de palettes rotatoire | ³ de 1 x 90 m /h de + ³ /h 1 x 48 m |
| Empreinte de pas (L x W X H) millimètre | 3000 * 4000 * 3200 |
| Puissance totale (kilowatt) | 150 |
Veuillez nous contacter avec plus de caractéristiques, technologie royale est honoré pour te fournir les solutions totales de revêtement.
