| Nom De Marque: | ROYAL |
| Numéro De Modèle: | RTEP-6638 |
| MOQ: | 1 jeu |
| Prix: | négociable |
| Conditions De Paiement: | L / C, T / T |
| Capacité à Fournir: | 5 jeux par mois |

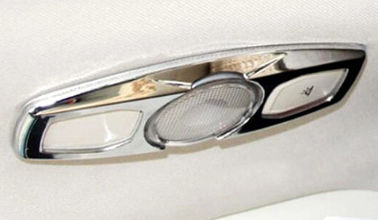

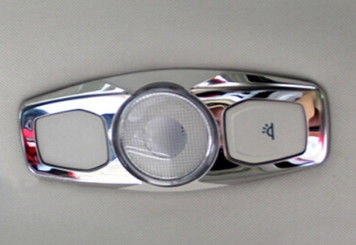

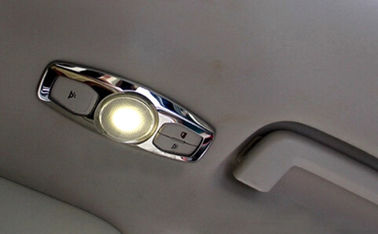

Accessoires automobiles ABS Couverture de lampe à lumière de lecture Trim Machine de revêtement sous vide PVD, Logo automobile Panneau d'affichage Chromage sous vide
Pourquoi nous?
Des machines de production avancées (moulinage, soudage, découpe, tests de fuite sous vide) combinées à des procédures de production standardisées et à des tests rigoureux permettent à Royal Technology de produire des produits de haute qualité,systèmes de revêtement fiables et peu coûteux.
La qualité, le service et la livraison ponctuelle sont les principes fondamentaux de l'activité de Royal technology.Une stratégie d'externalisation ouverte des composants simples à des fabricants professionnels nous permet de concentrer notre attention sur la R & D des pièces et composants clés, le secteur manufacturier.
Des politiques strictes de contrôle de la qualité et une sélection rigoureuse de fournisseurs qualifiés assurent que les clients de Royal Technology reçoivent l'équipement le plus avancé et de la plus haute qualité au coût le plus abordable.

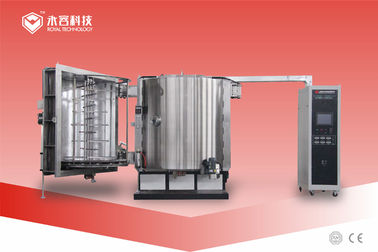

Système de revêtement par évaporation thermique en aluminium
Résumé:L'équipement de revêtement d'évaporation de résistance RTEP6638 est un modèle de chambre cube pour le système de métallisation PVD Chrome a été conçu et fabriqué sur mesure pour le dépôt de film de réflexion du panneau de voiture LOGO.
Taille maximale du substrat: diamètre 5500 mm, profondeur: < 300 mm.
Capacité: 2 pièces pour max. Taille du produit; 4 ~ 12 pièces dépendent des dimensions.
À propos de la technologie des filaments d'évaporation thermique: Introduction des pièces de travail dans la chambre sous vide, lorsque la pression sous vide de la chambre est jusqu'à 5,0*10- Deux.¥ 8,0 × 10- 3Pa avec différentes étapes de pompes à vide (pompe à vide à piston rotatif, pompe à vanne rotative, pompe à vide à racines, pompe à diffusion),et évaporent ensuite les filaments de chrome qui tiennent dans le filament de tungstène (ou le carton)Lorsque les pièces de travail tournent dans un système d'entraînement rotatif, le matériau chromé se dépose sur la surface du substrat et génère une couche de revêtement très uniforme.

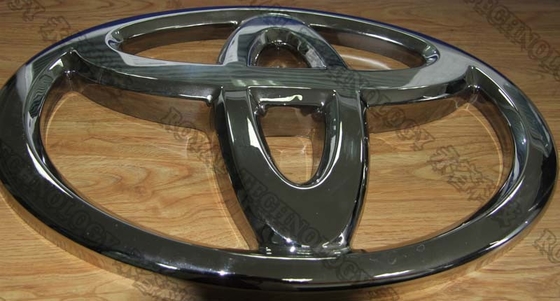

Propriétés de finition: chrome PVD sur une surface en PMMA (acrylique), ce qui génère les couches de revêtement remarquables comme ci-dessous: pendant la journée, les symboles des panneaux ressemblent à du métal solide (effet d'acier inoxydable);pendant la nuit, ils sont éclairés (une lumière LED est installée à l'intérieur) par des vues avant, arrière et latérales.
Temps de construction: 2014 à 2015
Le type:
ConceptionCaractéristiques:
Spécifications techniques:
1. Pression de vide ultime: supérieure à 5,0 × 10-6Je suis là.
2Pression de fonctionnement sous vide: 1,0 × 10-4Je suis là.
3Temps de pompage: de 1 atm à 1,0 × 10-4Torr≤3 minutes (température ambiante, chambre sèche, propre et vide)
4Matériau métallisant (évaporation): Al, Cr, Sn, Ti, SS, Cu... etc.
5Modèle de fonctionnement: entièrement automatique / semi-automatique / manuel
La machine de revêtement sous vide contient le système complet clé énuméré ci-dessous:
1Chambre sous vide
1.1 Taille: longueur intérieure: 6600 mm
La hauteur intérieure: 3800 mm
Largeur intérieure: 1300 mm
1.2 Matériau: Chambre sous vide: acier doux SS41
Porte et brides: acier doux SS41
Structure de renforcement de la chambre: acier doux SS41, avec traitement de surface de finition peinte.
Chassis de chambre SS41 en acier doux avec traitement de surface de finition peinte.
1.3 Bouclier d'évaporation: SUS304
1.4 Vue de fenêtre: sur la porte de la chambre
1.5 Vanne de ventilation à vide (y compris le silencieux)
1.6 Porte en acier doux SS41
2. Système de pompage à vide brut (ensemble de pompes à rétroaction)
3Système de pompage à vide élevé (pompe à diffusion + dispositif de piège à froid)
4Système électrique de commande et de fonctionnement- PLC + écran tactile
4.1 Circuit principal: commutateur d'interrupteur sans fusible, commutateur électromagnétique, C/T en série
4.2 Puissance d'évaporation
4.3 Système de contrôle de l'évaporation
4.4 Système d'exploitation: écran tactile + PLC, contrôle des recettes et enregistrement des données, arrêt automatique, évacuation automatique, revêtement automatique
4.5 Système de mesure de la pression sous vide
Émetteur de vide: Pirani + émetteur Penning
L'écartement de chaleur entre les deux appareils doit être supérieur ou égal à:-4- Je ne sais pas.
4.6 Système d'alarme: pression d'air comprimé, débit d'eau de refroidissement, dysfonctionnement
4.7 Indicateur de charge de puissance: indicateur de tension et de courant de charge
5Système de dépôt
5.1 Source d'évaporation du filament de tungstène
5.2 fils Cr/Al
6.Sous-système
6.1 Système de commande de soupape à air comprimé
6.2 Système d'eau de refroidissement:Pipes d'écoulement d'eau et système de soupape d'interrupteur
6.3 Polycold (-120 à 145 °C) Brooks Cryopump en option.
7. Environnement de travail
Air comprimé: 5 à 8 kg/cm2
L'eau de refroidissement: température d'entrée de l'eau: 20 à 25°C, 200 litres/minute,
Pression d'entrée d'eau: 2 à 3 kg/cm2,
Puissance: 3 phases 380V 50 Hz ((60 Hz), 300 kVA
Surface d'installation: (L*W*H) 15000*6800*4800 mm
Évacuation: ventilation pour pompes mécaniques
La salle de nettoyage est fortement recommandée.
Royal Technology a développé et construit l'ensemble des chaînes d'approvisionnement pour le service de métallisation PVD du tableau de bord Car LOGO.Base de durcissement UV/couches supérieuresNous sommes en mesure de fournir les solutions de revêtement clés en main.
