| Nom De Marque: | ROYAL |
| Numéro De Modèle: | RTAC |
| MOQ: | 1 jeu |
| Prix: | négociable |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | 12 ensembles par mois |
Placage à l'or de PVD sur l'équipement de revêtement en céramique et décoratif de PVD, machine multi d'électrodéposition d'arc sur les produits en verre et en céramique

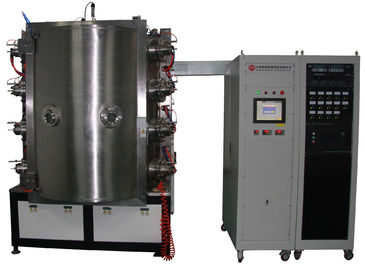

Caractéristiques multi de machine de métallisation sous vide de l'arc RTAC1618
| MODÈLE | RTAC1618 | ||
| MATÉRIEL | Acier inoxydable (S304) | ||
| TAILLE DE CHAMBRE | Φ1600*1800mm (h) | ||
| SYSTÈME DE POMPE | Pompe à vide de piston rotatoire (mécanique) | ||
| Vane Vacuum Pump rotatoire (participation) | |||
| Pompe à vide de racines | |||
| Pompe de diffusion | |||
| TECHNOLOGIE | Ion Plating (sources de Multi-arc) | ||
| CIBLES TYPIQUES | Chrome, titane, zirconium, TiAl | ||
| GAZ | Mètres d'écoulement de la masse de gaz (AR, N2,) l'argon, azote | ||
| CONTRÔLE | PLC (contrôleur programmable de logique) | ||
| SYSTÈME DE SÛRETÉ | Contacts de sécurité nombreux pour protéger les opérateurs et l'équipement | ||
| REFROIDISSEMENT | L'eau de refroidissement de Recyle | ||
| CHAUFFAGE | Appareil de chauffage, jusqu'à 300℃ | ||
| MAXIMUM DE PUISSANCE. | 150KW (approximativement) | ||
| PUISSANCE MOYEN | 70KW (approximativement) | ||
L'équipement de revêtement en céramique de la décoration PVD prend la technologie d'électrodéposition d'ion pour évaporer des métaux de solide comme le titane, Chrome par source cathodique d'arc et pour condenser les métaux ionisés sur la surface de produit pour produire de la couche mince nanoe dans l'environnement de vide poussé. Avec le gaz réactif comme : Azote pour produire de diverses couleurs.
Caractéristiques de revêtement d'équipement de PVD :
1. Le puits à dépression est l'une porte ouverte verticale, 304 l'acier inoxydable que fabrique, diamètre interne de puits à dépression de φ1400mm-Φ2000mm ;
2. Le système de vide par la pompe de palette rotatoire, enracine des pompes de diffusion de pompe et de pétrole ou la constitution moléculaire de pompe ;
3. Le procédé de protection emploie le magnétisme de la fréquence 1-2 intermédiaire pour commander la source d'énergie de pulvérisation, a 1-2 paires de magnétisme non-équilibré pour commander la cible, et a 14-40 sources d'arc.
4. Source d'énergie de polarisation d'impulsion de rendement élevé ;
5. Les utilisations de système de gazéification ont domestiquement produit ou le débitmètre de masse gazeux d'importation, le mètre de contrôle de quantité d'écoulement de gaz (démonstration) ;
6. Le circuit électrique d'établissement de système électriquement commandé surchargé, a découpé l'approvisionnement en eau, meurt le dispositif d'alarme d'acoustooptique ;
7. Le système de contrôle (écran tactile +PLC), affichage en temps réel a détaillé le paramètre, le processus de fabrication entier de contrôle complètement automatique, et le paramètre technologique de mémoire automatique.
D'autres tailles adaptées aux besoins du client de machine sont vailable basées sur des dimensions de produit et une demande spécifiques de capacité.
Modèle | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| Taille intérieure de chambre | 1000x800mm | 1000x1200mm | 1200x1500mm | 1400x1600mm | 1600x1600mm | ||||||
| Type d'alimentation d'énergie | Alimentation d'énergie d'arc, alimentation d'énergie de filament, alimentation d'énergie de polarisation d'impulsion | ||||||||||
| Structure de puits à dépression | Structure d'entrée principale verticale, dispositif d'échappement arrière d'air et chambre de refroidissement par l'eau de double-couche | ||||||||||
| Matériel de puits à dépression | acier inoxydable 304/316L | ||||||||||
| Vide final | 6.0x10-4Pa (déchargement, propre, séchant la chambre) | ||||||||||
| Vitesse de pompage de vide | de l'atmosphère aux minutes de 8.0*10-3Pa ≤15 | ||||||||||
| Système de pompage de vide | La pompe de diffusion ou la pompe + les racines moléculaires pompent + pompe mécanique + tenant la pompe (le modèle spécifique peut être choisi selon les besoins des clients) | ||||||||||
| Source d'arc | 6 unités ou 8 unités | 8 unités ou 10 unités | 10 unités ou 12 unités | 14 unités ou 16 unités | 16 unités ou 18 unités | ||||||
| Alimentation d'énergie polarisée | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
| Entraînement du modèle | Révolution et rotation planétaires, règlement variable de vitesse de fréquence (contrôlable et réglable) | ||||||||||
| Système de chauffage | Contrôlable et réglable de la température ambiante à 450°C (Contrôle de température de PID) | ||||||||||
| Cpc | 3-path ou contrôle de flux de gaz de processus de 4 chemins et système d'affichage, système de gazéification automatique sélectif | ||||||||||
| Système de refroidissement | Mode de refroidissement de circulation de l'eau, tour d'eau de refroidissement ou système de refroidissement de refroidisseur d'eau ou profond industriel. (Fourni par des clients) | ||||||||||
| Mode de contrôle | Manuel/mode d'intégration, opération d'écran tactile, gestion par ordinateur automatique de PLC ou | ||||||||||
| Puissance totale | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Alarme et protection | Manque d'eau d'alarme, au-dessus du courant et la surtension, le circuit ouvert et d'autres conditions anormales des pompes, cibles et ainsi de suite et exécuter des mesures de sauvegarde appropriées et la fonction de couplage électrique | ||||||||||
| Région d'équipement | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| D'autres paramètres techniques | Pression d'eau ≥0.2MPa, température de l'eau ≤25°C, pression atmosphérique 0.5-0.8MPa | ||||||||||
| Remarques | La configuration spécifique de l'équipement de revêtement peut être conçue selon des conditions de processus d'enduire des produits | ||||||||||
Échantillons de revêtement sanitaires en céramique des articles PVD
Veuillez nous contacter avec plus de caractéristiques, technologie royale est honoré pour te fournir les solutions de revêtement totales.
