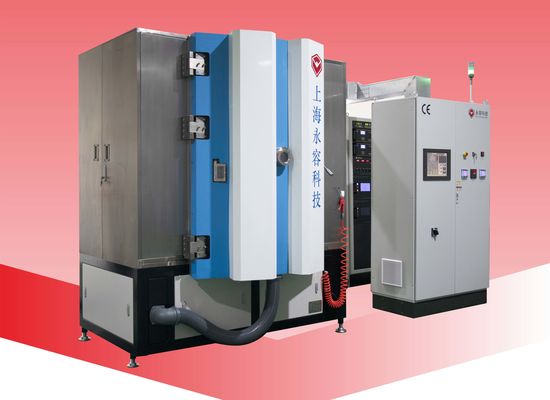

L'électrodéposition argentée de PVD pour le diélectrique en céramique de station de la base 5G filtre la machine argentée de dépôt de pulvérisation d'AG

13 ensembles
MOQ
negotiable
Prix
L'électrodéposition argentée de PVD pour le diélectrique en céramique de station de la base 5G filtre la machine argentée de dépôt de pulvérisation d'AG
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Chambre: Orientation verticale, 1 porte,
Matériel: Acier inoxydable 304/316
Technologie du vide: Système de dépôt par pulvérisation magnétron, machine de pulvérisation planaire à courant continu
Films de revêtement: Pulvérisation de cible d'argent Ag
Applications industrielles: Placage sous vide PVD de film d'argent Ag, filtres diélectriques en céramique de station de base 5G
Emplacement d'usine: Ville de Changhaï, Chine
Service mondial: La Pologne - l'Europe ; L'Iran Asie et Moyen-Orient occidentaux, Turquie, Inde, Mexique Amérique du
Service formation: Opération de machine, entretien, recettes de processus de revêtement, programme
garantie: Garantie limitée 1 an pour libre, vie entière pour la machine
FEO et ODM: disponibles, nous soutenons la conception et la fabrication sur mesure
Surligner:

Machine argentée de l'électrodéposition PVD

,

Machine du dépôt PVD de pulvérisation

,

machine de la station de la base 5G PVD

Informations de base
Lieu d'origine: Fabriqué en Chine
Nom de marque: ROYAL
Certification: CE
Numéro de modèle: RTSP
Conditions de paiement et expédition
Détails d'emballage: Exportez la norme, pour être emballé dans de nouveaux caisses/cartons, appropriés à l'océan/à air de
Délai de livraison: 10 semaines
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 5 ensembles par mois
Description de produit

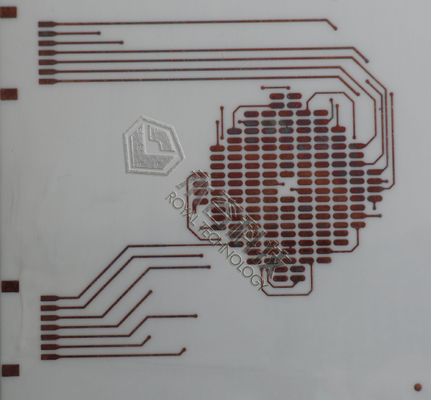

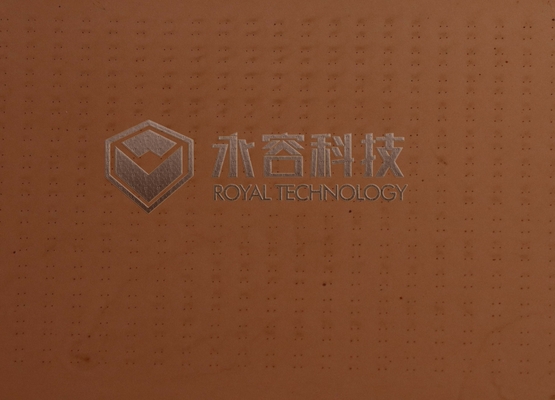

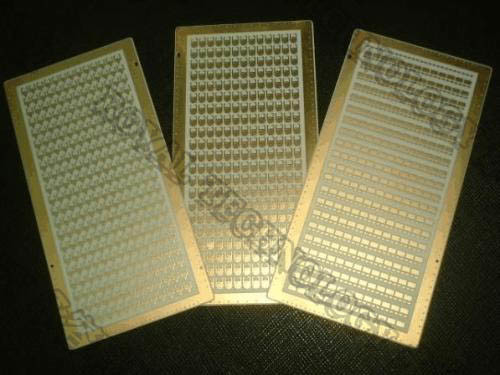

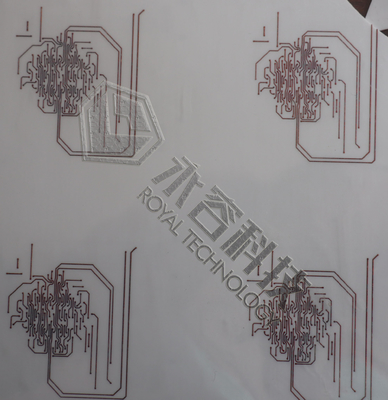

Le placage direct d'argent PVD sur des filtres diélectriques en céramique est une technologie de revêtement avancée appliquée avec la station de base 5G et d'autres semi-conducteurs pour les industries électroniques.Une application typique est le substrat rayonnant en céramique.Le dépôt de film conducteur Argent/Cuivre sur des substrats d'oxyde d'aluminium (Al2O3), AlN par la technologie de pulvérisation sous vide PVD, a surtout un gros avantage par rapport aux méthodes de fabrication traditionnelles : DBC LTCC HTCC, qui a des coûts de production bien inférieurs.L'équipe de Royal Technology a collaboré avec notre client pour développer le processus de placage d'argent PVD en appliquant avec succès la technologie de pulvérisation qui peut remplacer le processus de brossage à l'argent liquide conventionnel.

Applications typiques

  • HBLED
  • Substrats pour cellules de concentrateur solaire
  • Conditionnement de semi-conducteurs de puissance, y compris le contrôle de moteur automobile
  • Electronique de gestion de puissance automobile hybride et électrique
  • Forfaits pour RF
  • Appareils à micro-ondes

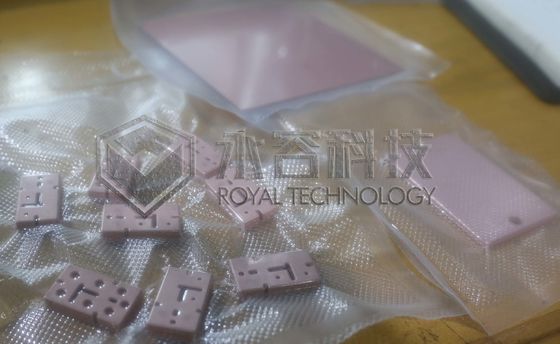

  • Filtres diélectriques en céramique pourStation de base 5G

Pour n'en nommer que quelques-uns, pour plus d'applications, veuillez contacter Royal Tech.

L'électrodéposition argentée de PVD pour le diélectrique en céramique de station de la base 5G filtre la machine argentée de dépôt de pulvérisation d'AG 0


Avantages techniques
Grande capacité
Conception de modules flexibles
Fabrication précise

Le système de pulvérisation par lots RTAS1215 est la version améliorée, le système le plus récent présente plusieurs avantages :

Processus plus efficace
1. Le revêtement double face est disponible par conception de montage de chiffre d'affaires
2. Jusqu'à 8 brides cathodiques planes standard pour plusieurs sources
3. Grande capacité jusqu'à 2,2 ㎡ puces en céramique par cycle
4. Entièrement automatisé, PLC+écran tactile, système de contrôle ONE-touch

Coût de production réduit
1. Équipé de 2 ensembles de pompes moléculaires à suspension magnétique, temps de démarrage rapide, entretien gratuit
2. Puissance de chauffage maximale
3. Forme octogonale de la chambre pour un espace optimal en utilisant jusqu'à 8 sources d'arc et 4 cathodes de pulvérisation pour un dépôt rapide des revêtements

L'électrodéposition argentée de PVD pour le diélectrique en céramique de station de la base 5G filtre la machine argentée de dépôt de pulvérisation d'AG 1 L'électrodéposition argentée de PVD pour le diélectrique en céramique de station de la base 5G filtre la machine argentée de dépôt de pulvérisation d'AG 2

Spécifications techniques

Modèle : RTSP-Ag1215

Hauteur de chambre (mm): 1500

Diamètre de chambre (mm): φ1200

Bride de montage des cathodes de pulvérisation : 4

Bride de montage de la source d'ions : 1

Bride de montage des cathodes à arc : 8

Satellites (mm) : 16 x Φ150

Puissance de polarisation pulsée (KW) : 36

Puissance de pulvérisation (KW): DC36 + MF36

Puissance de l'arc (KW) : 8 x 5

Puissance de la source d'ions (KW) : 5

Puissance de chauffage (KW): 36

Hauteur de revêtement efficace (mm): 1020

Pompe moléculaire à suspension magnétique : 2 x 3300 L/S

Pompe Roots : 1 x 1000m³/h

Pompe à palettes rotatives : 1 x 300m³/h

Pompe de maintien : 1 x 60m³/h

Capacité : 2,2 ㎡

Zone d'installation (L xlxh) mm : 4200*6000*3500

L'électrodéposition argentée de PVD pour le diélectrique en céramique de station de la base 5G filtre la machine argentée de dépôt de pulvérisation d'AG 3

L'électrodéposition argentée de PVD pour le diélectrique en céramique de station de la base 5G filtre la machine argentée de dépôt de pulvérisation d'AG 4

À l'intérieur



Temps de construction : Depuis 2016

Quantité : 3 ensembles

Lieu : Chine

L'électrodéposition argentée de PVD pour le diélectrique en céramique de station de la base 5G filtre la machine argentée de dépôt de pulvérisation d'AG 5

Par rapport à l'énorme demande du marché, la productivité du système de traitement par lots est faible ;nous nous sommes consacrés au développement du système de pulvérisation en ligne (ligne de dépôt par pulvérisation continue) avec des dispositifs de chargement/déchargement automatiques du robot.Toute personne intéressée par ce système, veuillez contacter notre technicien pour plus de spécifications.

L'électrodéposition argentée de PVD pour le diélectrique en céramique de station de la base 5G filtre la machine argentée de dépôt de pulvérisation d'AG 6

L'électrodéposition argentée de PVD pour le diélectrique en céramique de station de la base 5G filtre la machine argentée de dépôt de pulvérisation d'AG 7
