Machine de métallisation sous vide en plastique, dépôt de film à haute réflexion, dépôt de réflecteur d'éclairage
Introduction:
Royal Technology a conçu, fabriqué et installé plus de 100 ensembles de systèmes de revêtement par évaporation thermique dans le monde entier, englobant une variété d'applications et d'industries, telles que :
Garnitures extérieures/intérieures en plastique automobile
Éclairages et composants de véhicules
Réflecteurs d'éclairage à DEL commerciaux, industriels et résidentiels
Forfaits cosmétiques
Verrerie et miroirs
Produits de consommation électroniques
Protection EMI et films NCVM
Pièces de jouets et articles de sport
Appareils ménagers de machines à laver et divers accessoires de meubles
Mode, horloges et montres
Pour n'en citer que quelques-uns, dans de nombreux autres domaines, les procédés de métallisation sous vide PVD continuent d'être utilisés et développés dans l'industrie du revêtement.

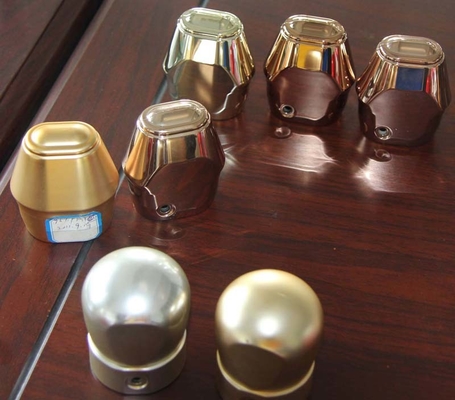

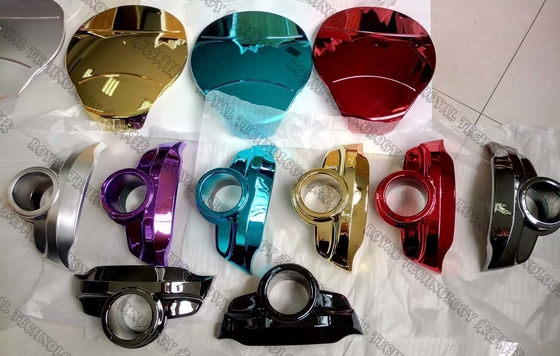

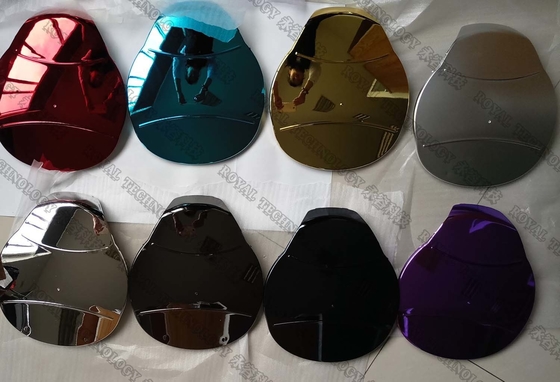

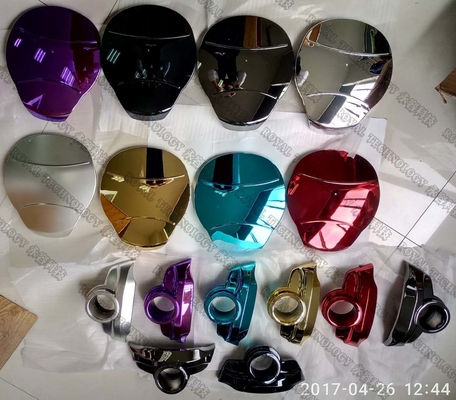

Le processus de métallisation PVD donne aux objets un aspect métallique hautement brillant et réfléchissant qui peut être de différentes couleurs.
Processus de métallisation sous vide PVD :
Les pièces sont chargées sur les satellites qui sont ensuite fixés sur le système de crémaillère
Fermeture de la porte de la chambre (n° 1) et démarrage du processus automatique avec le programme HMI
L'opérateur déchargeant/chargeant des pièces pour l'autre porte (n° 2)
Une fois le processus de métallisation automatique terminé, purgez le processus et ouvrez la porte n ° 1 ;fermer la porte n°2 et répéter les cycles.
L'ensemble du processus est rapide et améliore considérablement la qualité et la beauté des matériaux.
Productivité élevée, gain de temps de fonctionnement, coût de production fortement réduit.

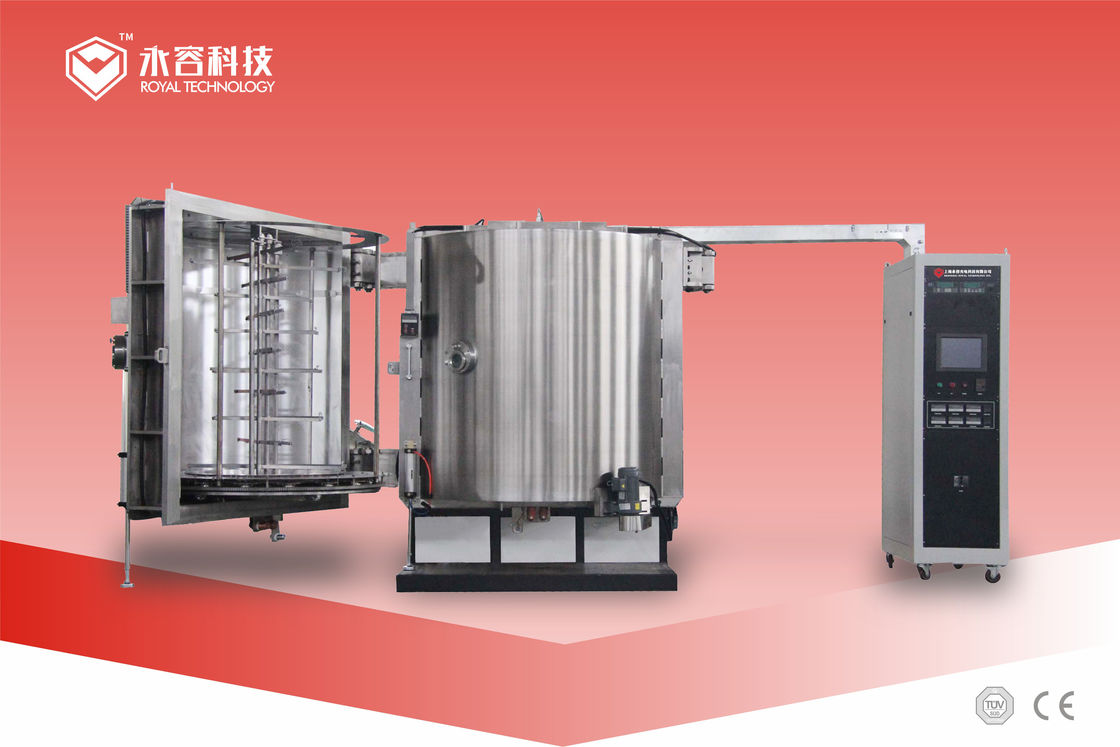

Le système de métallisation Royal Technology est disponible en orientation verticale et horizontale.
Les chambres sont fabriquées pour des formes cylindriques et cubiques.
Nous utilisons le matériau en acier inoxydable pour la fabrication et les meilleurs composants du marché mondial pour la haute qualité et la fiabilité des machines produites par Royal Technology.La structure du système rotatif planétaire assure des revêtements parfaitement uniformes.
Spécifications techniques:
| La description | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| Chambre de dépôt | millimètre | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| Structure de la porte | Positionner | 1 | 2 | 2 | 2 |
| Sources d'évaporation | pièces | 16 | 20 ~ 28 | 24 | 32 |
| Nombre de satellites | tiges | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Zone de revêtement efficace | millimètre | φ250 *6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Temps d'un cycle | min. | 10 ~ 12 | 15 | 15 | 15 ~ 20 |
| Alimentation d'évaporation | kVA | 20 | 30 | 35 | 40 |
| Alimentation de nettoyage au plasma |
kVA
|
sept | dix | dix | dix |
| Vide ultime | 8.0*10-4Pennsylvanie | ||||
| Vitesse de pompage | de atm à 9.0×10-3Pa≤10minutes ( @ température ambiante, nettoyage et déchargement) | ||||
| Capacité de la pompe à piston rotatif | L/S | 70 | 150 | 150 | 150 *2 |
| Capacité de la pompe Roots | L/S | 300 | 600 | 600 | 1200 |
|
Capacité de la pompe à diffusion (avec piège à froid) |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| Capacité de la pompe de maintien | L/S | 15 | 30 | 30 | 70 |
| Puissance maximale approximative | kW | 50 | 75 | 75 | 110 |
|
Puissance moyenne approximative
|
kW | 25 | 35 | 35 | 60 |
| Poids approximatif | KG | 4500 | 7300 | 9000 | 11000 |
| Empreinte (LxlxH) | millimètre | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
Remarque : Configuration de la machine dédiée aux besoins du client, la conception du montage et l'atelier
supports de plan d'aménagement de Royal Tech.
Veuillez nous contacter pour plus de spécifications, Royal Technology est honoré de vous fournir des solutions de revêtement complètes.
