| Nom De Marque: | ROYAL |
| Numéro De Modèle: | RTEP |
| MOQ: | 1 série |
| Capacité à Fournir: | 10 ensembles par mois |

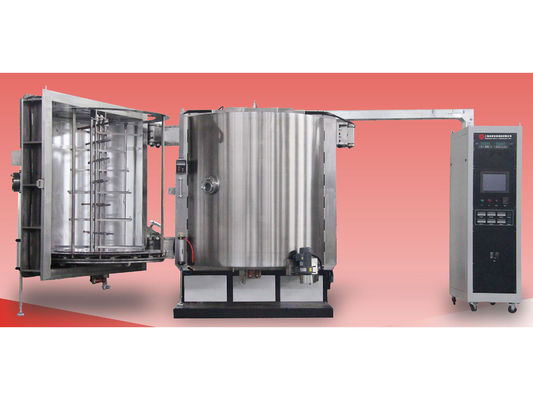

Machine de métallisation sous vide en plastique, dépôt de film à haute réflectivité, dépôt de réflecteur d'éclairage
Introduction:
Royal Technology a conçu, fabriqué et installé plus de 100 ensembles de systèmes de revêtement par évaporation thermique dans le monde entier, couvrant une variété d'applications et d'industries, telles que:
Décorations extérieures et intérieures en plastique automobile
Éclairages et composants des véhicules
Réflecteurs d'éclairage LED pour les usines commerciales, industrielles et résidentielles
Emballages cosmétiques
Articles en verre et miroirs
Produits électroniques de consommation
Films de protection par EMI et NCVM
Pièces de jouets et articles de sport
Appareils électroménagers, machines à laver et divers accessoires de meubles
Mode, horloges et montres
Pour n'en citer que quelques-uns, dans de nombreux autres domaines, les procédés de métallisation sous vide PVD continuent d'être utilisés et développés dans l'industrie du revêtement.
Le procédé de métallisation PVD donne aux objets un aspect métallique très brillant et réfléchissant qui peut être de différentes couleurs.
Processus de métallisation sous vide PVD:
Les pièces de travail sont chargées sur les satellites qui sont ensuite fixés sur le système de rack
Fermer la porte de la chambre (n°1) et démarrer le processus automatique avec le programme HMI
L'opérateur décharge/charge les pièces de travail pour l'autre porte (n°2)
Une fois le processus de métallisation automatique terminé, procéder à la ventilation et ouvrir la porte n°.1; fermez la porte n° 2 et répétez les cycles.
L'ensemble du processus est rapide et améliore considérablement la qualité et la beauté des matériaux.
La productivité est élevée, le temps de fonctionnement est réduit, le coût de production est considérablement réduit.
Le système de métallisation Royal Technology est disponible en orientation verticale et horizontale.
Les chambres sont fabriquées pour des formes cylindriques et cubiques.
Nous utilisons le matériau en acier inoxydable pour la fabrication et les meilleurs composants du marché mondial pour une qualité et une fiabilité élevées des machines produites par Royal Technology.La structure du système de rotation planétaire assure des revêtements parfaitement uniformes.
Les caractéristiques techniques:
| Définition | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| Chambre de déposition | mm | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| Structure de la porte | ensemble | 1 | 2 | 2 | 2 |
| Sources d'évaporation | pièces | 16 | 20 à 28 | 24 | 32 |
| Nombre de satellites | autres | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Zone de revêtement efficace | mm | φ250 * 6 * H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Temps de cycle | Min. | 10 à 12 | 15 | 15 | 15 à 20 |
| Énergie d'évaporation | KVA | 20 | 30 | 35 | 40 |
| Énergie de nettoyage au plasma |
KVA
|
7 | 10 | 10 | 10 |
| Le vide ultime | 8.0*10- 4Je suis désolée. | ||||
| Vitesse de pompage | de atm à 9,0 × 10- 3Pa≤10minutes (à température ambiante, nettoyage et déchargement) | ||||
| Capacité de la pompe à piston rotatif | L/S | 70 | 150 | 150 | 150 * 2 |
| Capacité de pompage des racines | L/S | 300 | 600 | 600 | 1200 |
|
Capacité de la pompe de diffusion (avec piège à froid) |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| Capacité de stockage de la pompe | L/S | 15 | 30 | 30 | 70 |
| Puissance maximale approximative | KW | 50 | 75 | 75 | 110 |
|
Puissance moyenne approximative
|
KW | 25 | 35 | 35 | 60 |
| Poids approximatif | Poids total de l'eau | 4500 | 7300 | 9000 | 11000 |
| Empreinte des pieds (LxWxH) | mm | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
Remarque: configuration de la machine dédiée aux exigences du client, conception de la fixation et atelier
Les plans de mise en page sont soutenus par Royal Tech.
Veuillez nous contacter pour plus de détails, Royal Technology est honorée de vous fournir des solutions complètes de revêtement.
Équipement de métallisation sous vide PVD - évaporateur thermique...télécharger la brochure complète, cliquez ici.
