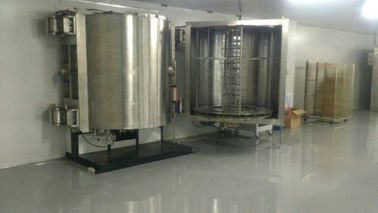

Machine de dépôt de film de protection EMI, évaporation thermique multifonctionnelle et système de revêtement par pulvérisation en continu
Résumé:
La machine de métallisation sous vide RTEP1616-SPDC est spécialement conçue pour le dépôt de film mince de blindage EMI, largement utilisé dans les appareils de télécommunication, les ordinateurs, les ordinateurs portables, les appareils électroniques grand public,appareil électroménager, aérospatiale et militaire.
Nos clients sont: Sumgsung, Apple, Lenovo, les fabricants d'électronique Huawei.
La taille de la chambre, diamètre 1600 mm et hauteur 1600 mm, peut accueillir une variété de produits.
Propriétés du film de blindage EMI
1) Épaisseur du film: 1,5 à 3 microns selon les besoins.

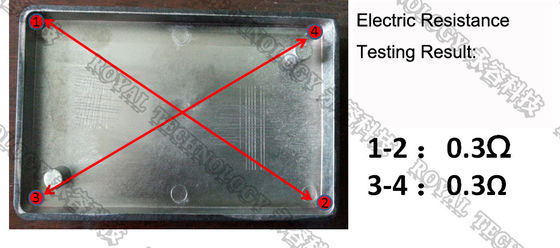

2) Résistance du film: (ohm) supérieure à 0,5Ω
3) Adhésion: ruban adhésif 3M810 > 5B
Processus de revêtement par film de blindage EMI
4) Éclaboussures en acier inoxydable à courant continu
5) Dépôt de cuivre par évaporation thermique
6) Acier inoxydable à pulvérisation continue, couverture complète sur couche de film Cu.
Caractéristiques du métalliseur de protection contre les interférences électromagnétiques
1) Structure à deux portes et vitesse de pompage rapide pour une productivité élevée
2) Fonctionnement de l'écran tactile convivial avec commande PLC
3)Conception de logiciels adaptés à l'humanité pour une production stable et de haute qualité.
4) Le taux d'utilisation cible élevé de pulvérisation assure un faible coût de production.
5) Bonne homogénéité et excellente adhérence
6) Conception de conception avancée pour une meilleure performance afin d'améliorer l'efficacité de la production et le taux qualifié.
7) Dispositif de source ionique pour le nettoyage du plasma et le traitement de surface afin d'améliorer l'adhérence.
Les avantages de la métallisation sous vide PVD:
Les finitions sont déposées selon un procédé écologique sans pollution;
Haute efficacité et excellente homogénéité.
Production en volume élevé, faible coût, solution idéale pour la demande de production de masse.
Performance du revêtement EMI
Matériau de revêtement:Ni, Cr, Cu, acier inoxydable.
Épaisseur du film: 1,5 à 3 microns selon les besoins.
Résistance du film: (ohm) supérieure à 0,5Ω
Résistance à l'adhérence: ruban adhésif 3M810 > 5B
Le type:
Spécifications techniques:
1. Pression de vide ultime: supérieure à 5,0 × 10- 6Je suis là.
2Pression de fonctionnement sous vide: 1,0 × 10- 4- Je ne sais pas.
3Temps de pompage: de 1 atm à 1,0 × 10- 4Torr≤5 minutes (température ambiante, chambre sèche, propre et vide)
4Matériau métallisant (évaporation): acier inoxydable, cuivre
5Modèle de fonctionnement: entièrement automatique / semi-automatique / manuel
La machine de revêtement sous vide contient le système complet clé énuméré ci-dessous:
1Chambre sous vide
1.1 Taille: diamètre intérieur 1600 mm
La hauteur intérieure: 1600 mm
Hauteur utile: 1265 mm
Hauteur totale: 1420 mm
1.2 Matériaux: chambre à vide SUS304
Porte et brides SUS304
Structure de renforcement de la chambre: acier doux SS41, avec traitement de surface de finition peinte.
Chassis de chambre SS41 en acier doux avec traitement de surface de finition peinte.
1.3 Bouclier de pulvérisation et d'évaporation: SUS304
1.4 Fenêtre de vue: sur les portes des chambres
1.5 Vanne de ventilation à vide (y compris le silencieux)
1.6 Porte: matériau SUS304 Diamètre 1600 mm Hauteur intérieure: 1600 mm
1.7 Système de conduite de dépôt: conduite centrale max. 1400 mm*1265 mm
1.8 Moteur de conduite: 1/2 ch
1.9 Puissance d'évaporation: 1 jeu par porte
Puissance de pulvérisation en courant continu: 1 jeu
Taille de la cathode de pulvérisation: 125*1400 mm
2Système de pompage sous vide à rouille
2.1 Pompes à vide rotatives à vanne scellée à l'huile - Leybold
a: Vitesse de pompage: 640 m3/h
2.2 Pompes à racines - Leybold
a: Vitesse de pompage:4400 m3/h
2.3 Vanne à vide de rouillage: modèle pneumatique
2.4 Ligne de tuyauterie sous vide: matériau SUS304 de 6° et 8°
2.5 Vanne de ventilation sous vide: modèle électromagnétique 3/8
3Système de pompage à vide élevé
3.1 Pompes de diffusion d'huile: RTDP-36
a. Vitesse de pompage: 40000 l/s
b. Pression de vide ultime: supérieure à 10-7Je suis là.
c. Puissance de chauffage: 3 phases, 21 kW.
d. consommation d'huile: 9 litres
3.2 piège à froid: 36 ̊, refroidissement par eau contre le reflux d'huile
3.3 Valve à vide élevé: pneumatique
3.4 Vanne de ligne avant: pneumatique
4Système électrique de commande et de fonctionnement
4.1 Circuit principal: commutateur d'interrupteur sans fusible, commutateur électromagnétique,
C/T en série
4.2 Puissance d'évaporation
4.3 Système de contrôle de l'évaporation
4.4 Puissance de pulvérisation, modèle CC
4.5 Système de commande: PLC + écran tactile automatique ou manuel
4.6 Système de fonctionnement: écran tactile + affichage
4.7 Système de mesure de la pression sous vide
Vacuum Gauge: Leybold Centre deux 1 ensemble
Étendue complète: 760 Torr ~ 10-7Torr 1 jeu
4.8 Système d'alarme:
La pression de l'air comprimé est inférieure: son d'alarme
Débit d'eau de refroidissement inférieur: son d'alarme
Faute de fonctionnement: son d'alarme
4.9 Indicateur de charge de puissance: indicateur de tension et de courant de charge
5. Sous-système
5.1 Système de commande de soupape à air comprimé
5.2 Système d'eau de refroidissement: tuyau d'écoulement d'eau et système de soupape d'interrupteur
5.3 Pompes cryopompes polycoulées (-120 à 145°C) 1 ensemble
Modèle: MaxCool-2500L
Charge maximale: 2500 W
Vitesse de pompage: 14000 L/s.
6Système de dépôt
6.1 Source de pulvérisation
a. Cible de pulvérisation ∙ 125 mm*1400 mm* 12~14 mm - 1 série
b. Volets de fermeture 1 jeu
c. Régulateur de débit de masse: gaz Ar 1 jeu
d. alimentation par pulvérisation: CC 60 kW 1 jeu
6.2 Sources d'évaporation
a. sources d'évaporation du tungstène
b. alimentation par évaporation: 20 kVA
c. dispositif de source ionique et alimentation électrique
Air comprimé: 5 à 8 kg/cm2
L'eau de refroidissement: température d'entrée de l'eau: 20 à 25°C, 200 litres/minute,
Pression d'entrée d'eau: 2 à 3 kg/cm2
Puissance: 3 phases 380V 50 Hz ((60 Hz), 160 kVA
Surface d'installation: (L*W*H) 6500*5500*2700 mm
Évacuation: ventilation pour pompes mécaniques
Nous nous sommes efforcés de concevoir et de développer les procédés de revêtement les plus appropriés pour différentes pièces 3D, qui répondent aux exigences de production de nos clients.Nous fournissons donc des solutions de revêtement totales pour les revêtements EMI.
Si un système de revêtement personnalisé est requis, veuillez partager vos pensées et idées avec notre équipe et soumettre vos spécifications de produits, nous travaillerons ensemble pour trouver les meilleures solutions.
Le service de revêtement EMI est disponible, la machine de revêtement EMI
Veuillez nous contacter pour plus de détails, Royal Technology est honorée de vous fournir des solutions complètes de revêtement.
